RTA - Renault Laguna: Moteur L7X

DEPOSE DE LA RAMPE AVANT

Débrancher la batterie.

Déposer le cache moteur.

ATTENTION : lors de la dépose des injecteurs, ou de la rampe d'injection, prendre garde à la quantité de carburant se trouvant dans la rampe et le raccord.

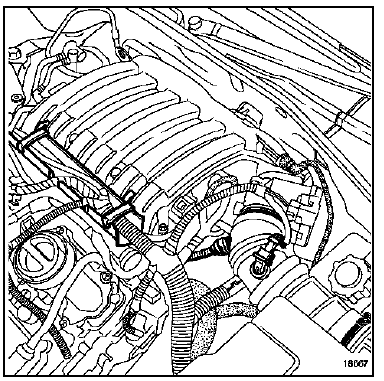

Déposer la goulotte de faisceau électrique.

Débrancher :

Débrancher :

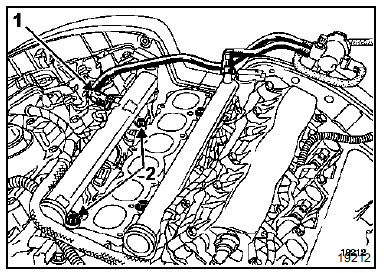

  • le raccord d'arrivée d'essence (1) de la rampe d'injection,
  • les connecteurs des injecteurs.

Dégrafer le faisceau de la rampe d'injection.

Déposer les deux vis (2) de fixation de la rampe d'injection.

Extraire la rampe d'injection.

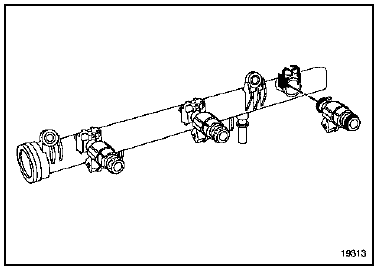

Déposer :

Déposer :

  • les agrafes des injecteurs,
  • les injecteurs.

REPOSE

Changer impérativement les joints toriques et les agrafes de fixation des injecteurs.

DEPOSE DE LA RAMPE ARRIERE

DEPOSE DE LA RAMPE ARRIERE

Débrancher la batterie.

Déposer le cache moteur.

ATTENTION : lors de la dépose des injecteurs, ou de la rampe d'injection, prendre garde à la quantité de carburant se trouvant dans la rampe et le raccord.

La dépose de la rampe d'injection arrière nécessite la dépose du collecteur d'admission (voir chapitre 12 Mélange carburé "Collecteur d'admission").

Débrancher :

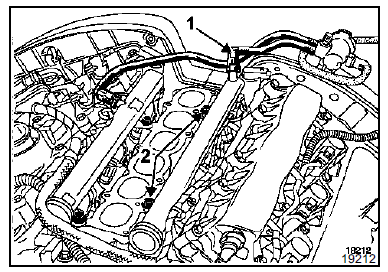

  • le raccord d'arrivée d'essence (1) de la rampe d'injection,
  • les connecteurs des injecteurs.

Déposer les deux vis (2) de fixation de la rampe d'injection.

Extraire la rampe d'injection.

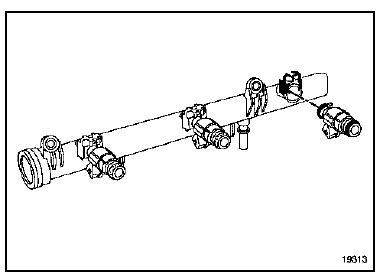

Déposer :

Déposer :

  • les agrafes des injecteurs,
  • les injecteurs.

REPOSE

Changer impérativement les joints toriques et les agrafes de fixation des injecteurs.
