RTA - Renault Laguna: Thermostat

MOTEUR L7X

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Déposer la protection sous moteur.

Vidanger le circuit de refroidissement par la Durit inférieure sur le radiateur.

Déposer le manchon d'entrée d'air du boîtier de filtre à air.

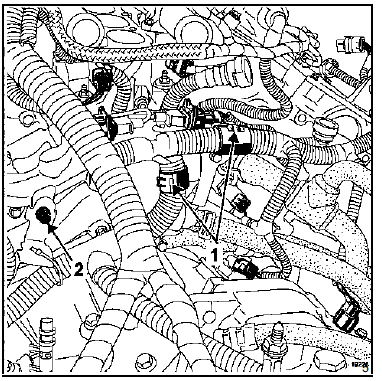

Dégrafer le câblage en (1) et déposer la fixation (2) puis écarter le faisceau électrique.

Déposer :

Déposer :

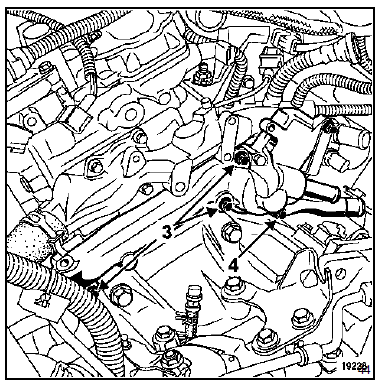

  • les fixations (3) et (4) des tubes d'eau,

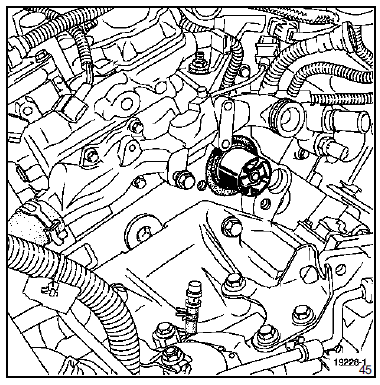

  • le thermostat.

REPOSE

REPOSE

Procéder en sens inverse de la dépose.

Remplir et purger le circuit de refroidissement (voir chapitre 19 "Remplissage - purge".
