Notice d'utilisation - Renault Laguna III: Projecteurs lampes halogène : remplacement des lampes
Du fait de la nécessité de démonter des protecteurs, nous vous conseillons de faire remplacer vos lampes par un Représentant de la marque.
Suivant la législation locale ou par précaution, procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.
Feux de croisement / de route

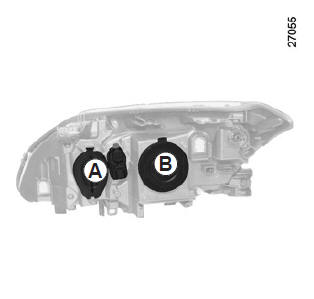

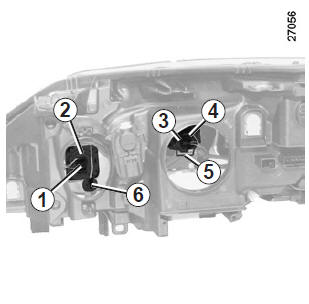

Déposez le cache A ou B puis déclippez la lampe 2 en appuyant sur le connecteur 1, et sortez l'ensemble de son logement ou déposez le ressort 5 puis le connecteur 4 de la lampe 3.
Type de lampe : utilisez impérativement des lampes anti U.V. 55W pour ne pas dégrader la glace plastique des projecteurs.
2 → H7
3 → H7
Ne touchez pas le verre de la lampe.
Tenez-la par son culot.
La lampe changée, veillez à bien repositionner le cache.
Feu de position avant
Déposez le cache A puis tirez le portelampe 6 pour atteindre la lampe.
Type de la lampe : W5W.
Feu indicateur de direction
Consultez un Représentant de la marque.
| Les lampes sont sous pression
et peuvent éclater lors
du remplacement. Risque de blessures. Lors des interventions à proximité du moteur, celuici peut être chaud. De plus, le motoventilateur peut se mettre en route à tout instant. Risque de blessures. |
Projecteurs lampes au xénon.: Remplacement des lampes
Du fait de la nécessité de démonter des
organes (la batterie, son support), nous
vous conseillons de faire remplacer
vos lampes par un représentant de
la marque.
F ...
