RTA - Renault Laguna: Tablette arrière latérale
DEPOSE

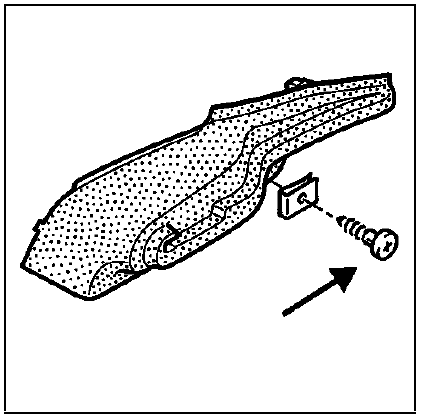

Après avoir déposé la vis de fixation,
déposer partiellement le joint de coffre arrière.
Rabattre le dossier de siège arrière.

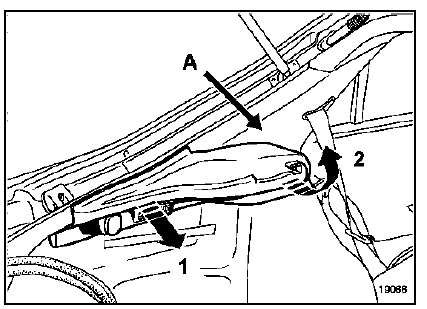

Tirer sur la tablette pour la déclipser en (1).
Maintenir manuellement la garniture de custode (A), puis déclipser la tablette (2).
Débrancher les différents connecteurs.
Tablette arrière latérale break
DEPOSE

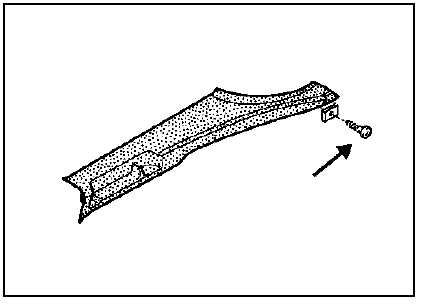

Après avoir déposé le cache et la vis de fixation,
Rabattre le dossier de siège arrière.

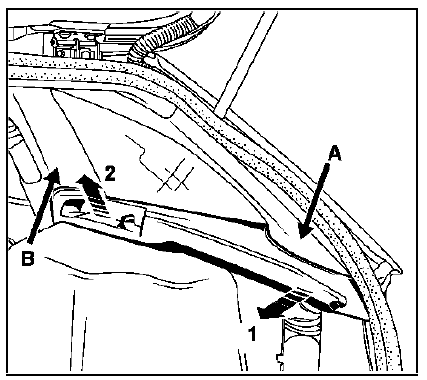

Tirer sur la tablette pour la déclipser en (1), en maintenant simultanément la garniture de custode en (A).
Déclipser la tablette en (2), en maintenant simultanément la garniture de custode en (B).
Débrancher les différents connecteurs (selon équipement).
