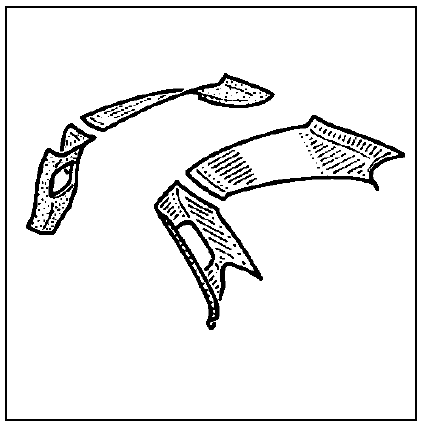

RTA - Renault Laguna: Garniture de custode
DEPOSE
Après avoir déposé :
- le joint de coffre et d'encadrement de porte arrière (partiellement),
- la tablette latérale,
- la garniture supérieure de bas de marche (partiellement),

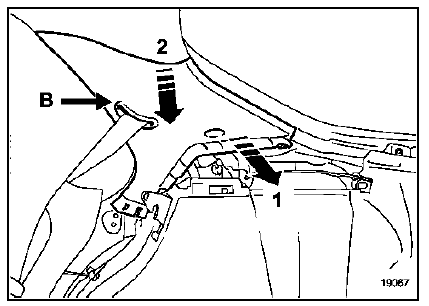

déclipser la garniture (1).
Dégager la garniture en partie supérieure (2).
Déclipser le cache enrouleur (B).
Dévisser la fixation inférieure de ceinture pour déposer complètement la garniture.

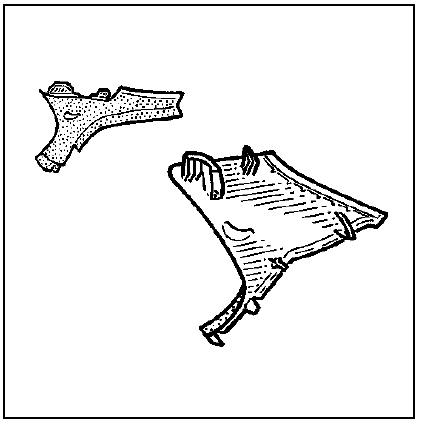

Garniture de custode break
DEPOSE
Après avoir déposé
- le joint de coffre et d'encadrement de porte arrière (partiellement),
- la tablette latérale,
- la garniture supérieure de bas de marche (partiellement),

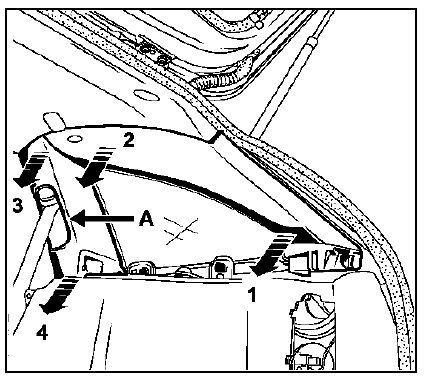

déclipser la garniture (1), (2), (3) puis (4).
Déclipser le cache enrouleur (A).
Dévisser la fixation inférieure de ceinture pour déposer complètement la garniture.
