CONTROLE DU NIVEAU
NIVEAU POMPE D'ASSISTANCE DIRECTION
Utiliser pour les appoints ou le remplissage de l'huile ELF RENAULTMATIC D2 ou MOBIL ATF 220.

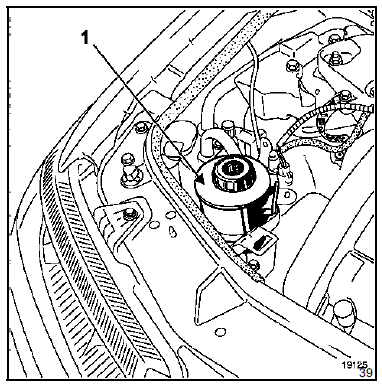

Pour un niveau correct, il faut qu'il soit visible entre les niveaux MINI et MAXI sur le réservoir (1).
MOTEURS TOUS TYPES
Boîte de vitesses
VIDANGE : bouchon (1)
REMPLISSAGE : bouchon (2)
Moteurs F4P et K4M
Boîte de vitesses mécanique
Moteurs F4P et K4M
Boîte de vitesses automatique
Moteurs F4P et K4M
...
