Manuel du conducteur

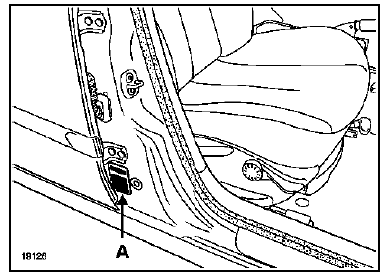

EMPLACEMENT DE LA PLAQUE D'IDENTIFICATION DU VEHICULE


Nota : lors d'un remplacement de la caisse complète ou de l'élément de structure sur lequel est collé la plaque, il est possible de se procurer une nouvelle plaque en s'adressant au service consommateur Renault à Boulogne Billancourt.

Type mine du véhicule et numéro dans la série du type

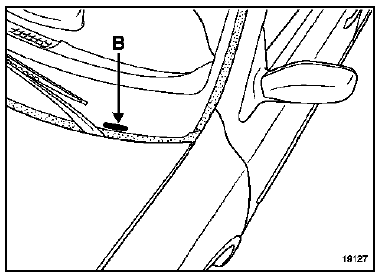

Cette information est rappelée sur le marquage (B).

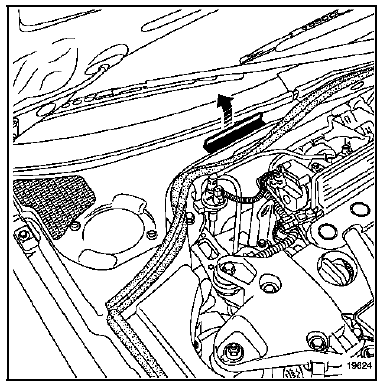

MARQUAGE A FROID DE LA CAISSE

Lors d'un remplacement de la caisse complète, le marquage doit être réalisé conformément à la réglementation en vigueur.
Moteur - Embrayage - Boîte de vitesses
Moyens de levageIngrédients
MOTEURS K4M /F4P /F9Q
Compresseur :
DELPHI HARRISON V5
Huile pour compresseur DELPHI HARRISSON :
PLANETELF PAG 488 : 220 cm3 + - 15
Fluide réfrigérant :
R 134a : 650 g + - 25
MOTEUR L7X
Compresseur :
VALEO SD 7 V 16
Huile pour compresseur VALEO :
P ...
Moteur F9Q
METHODE DE SERRAGE CULASSE
RAPPEL : afin d'obtenir un serrage correct des vis, retirer avec une
seringue l'huile pouvant se trouver dans les trous de fixation de la culasse.
Toutes les vis de la culasse doivent être remplacées systématiquement après
un démonta ...
Interprétation des défauts
CIRCUIT
CAPTEUR TEMPERATURE D'AIR
CO.1 : CIRCUIT OUVERT OU COURT-CIRCUIT AU + 12 V
CC.0 : COURT-CIRCUIT A LA MASSE
CONSIGNES
Rien à signaler.
Vérifier le branchement et l'état du connecteur du capteur de température
d'air.
Changer le connecteur si néce ...
