RTA - Renault Laguna:  Lecteur de carte RENAULT

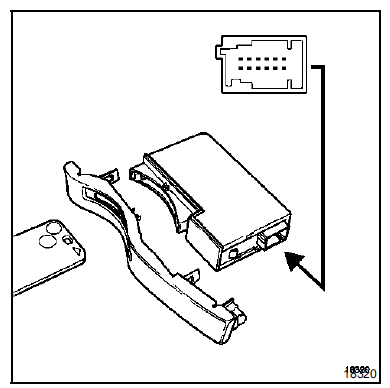

Le lecteur de carte RENAULT contient deux contacteurs pour le fonctionnement du véhicule :

  • un contacteur situé à mi-course pour l'alimentation des accessoires (+ SERVITUDE),
  • un contacteur lorsque la carte est en butée dans le fond du lecteur (+ APRES CONTACT).

NOTA : la carte RENAULT est verrouillée dans le lecteur dès que l'Unité Centrale Habitacle a reçu l'information "moteur tournant" du calculateur d'injection. Elle est libérée lorsque le moteur est arrêté.

Le lecteur de carte RENAULT sert également :

Le lecteur de carte RENAULT sert également :

  • de récepteur radiofréquence pour la condamnation et la décondamnation des ouvrants,
  • d'antenne transpondeur pour la fonction antidémarrage et reconnaissance de la carte RENAULT (voir chapitre antidémarrage).
  • de témoin de non reconnaissance de carte RENAULT.
  • d'éclairage intérieur.
