RTA - Renault Laguna: Lève-vitre de porte arrière

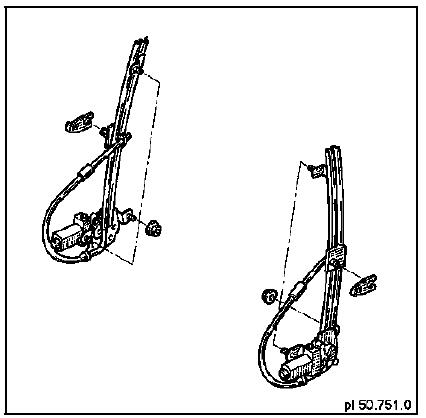

DEPOSE (lève vitre électrique)

DEPOSE (lève vitre électrique)

Après avoir déposé la garniture intérieure (chapitre 72.B),

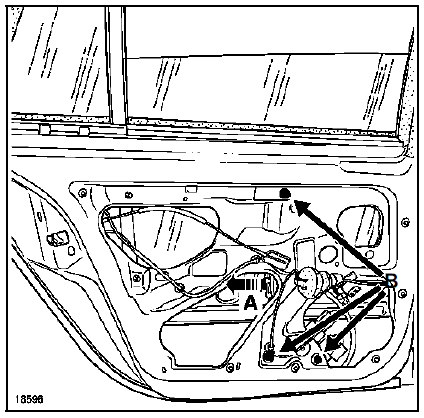

déposer l'agrafe de fixation de vitre (A).

déposer l'agrafe de fixation de vitre (A).

Dégager la vitre de l'axe du chariot d'entraînement du lève-vitre.

Positionner manuellement la vitre en position haute.

Bloquer celle-ci avec du ruban de masquage.

Déposer les trois vis de fixation du mécanisme (B) (M6 tête de 10).

Débrancher le connecteur d'alimentation.

Débrancher le connecteur d'alimentation.

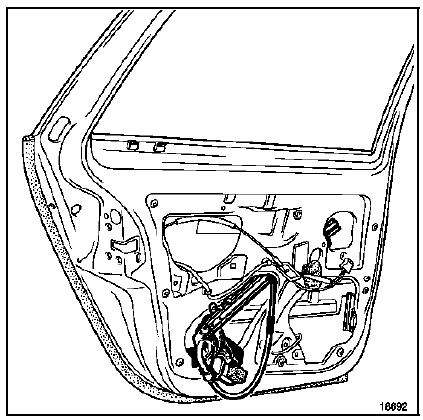

Dégager le lève-vitre par l'ajourage inférieur gauche du caisson de porte.

REPOSE

Procéder dans le sens inverse de la dépose

INITIALISATION DU MOTEUR DE LEVE VITRE

  • Contact mis.
  • Fermer la vitre jusqu'à la butée haute (celle-ci monte par mouvements saccadés).
  • Maintenir l'interrupteur (environ deux secondes).
  • Descendre la vitre jusqu'à la butée basse, maintenir l'interrupteur.
  • Le moteur est initialisé.

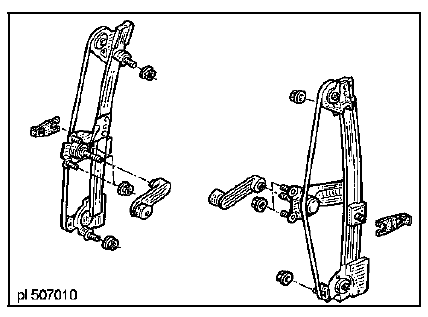

PARTICULARITE DE LA DEPOSE DU LEVE VITRE MANUEL

Dégager la vitre de l'axe du chariot d'entraînement du

Dégager la vitre de l'axe du chariot d'entraînement du lève-vitre.

Bloquer la vitre en position haute.

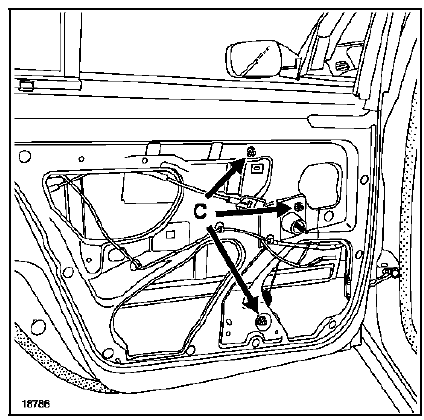

Déposer les trois écrous de fixation du mécanisme (C).

Placer une protection (chiffon ou carton) au niveau du

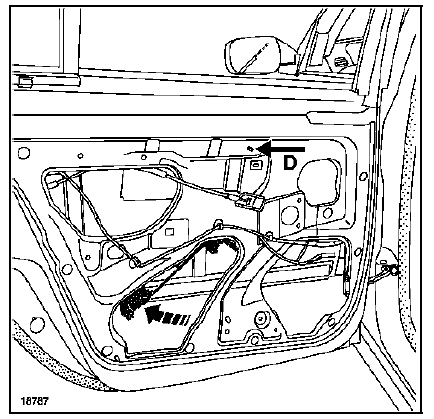

Placer une protection (chiffon ou carton) au niveau du goujon supérieur (D) entre le chariot et la vitre.

Dégager les goujons de fixation inférieurs.

Basculer la partie inférieure du mécanisme.

Dégager :

  • le goujon supérieur (D),
  • l'ensemble du mécanisme.
