RTA - Renault Laguna: Disque de frein
DEPOSE
Mettre le véhicule sur un pont à deux colonnes, Déposer :
les roues avant,
l'étrier (voir méthode dépose plaquette).
Suspendre l'étrier.

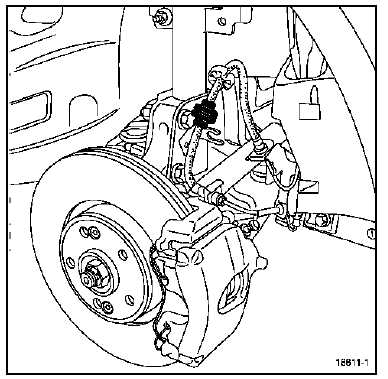

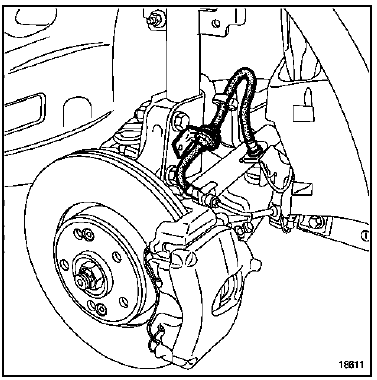

ATTENTION : à bien fixer le flexible de frein et le câblage du capteur ABS si ceux-ci ont été dégrafés.
Déposer :

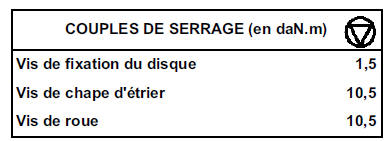

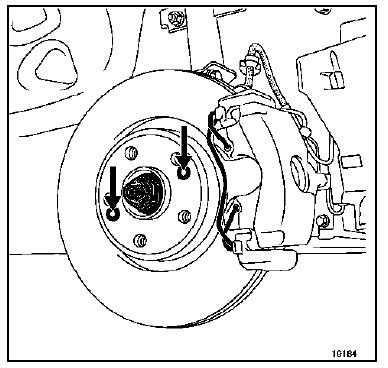

- les deux vis de fixation du disque,
- le disque.
REPOSE
Procéder en sens inverse de la dépose.
ATTENTION : avant la mise en route du véhicule, effectuer des pressions successives sur la pédale de frein pour mettre en contact les plaquettes avec les disques de frein.
