RTA - Renault Laguna: Contrôle de conformité

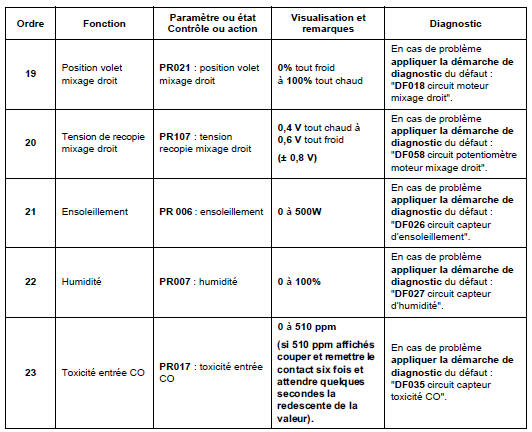

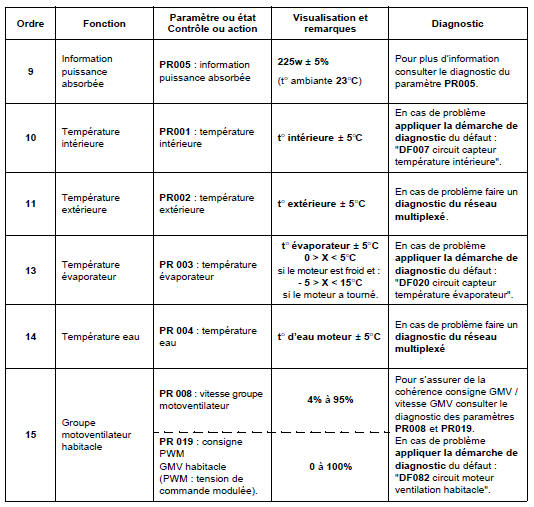

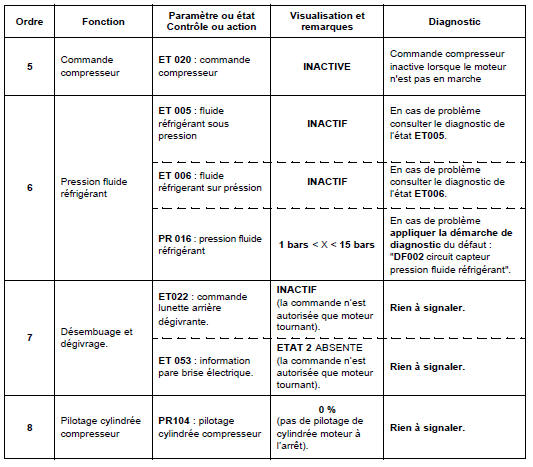

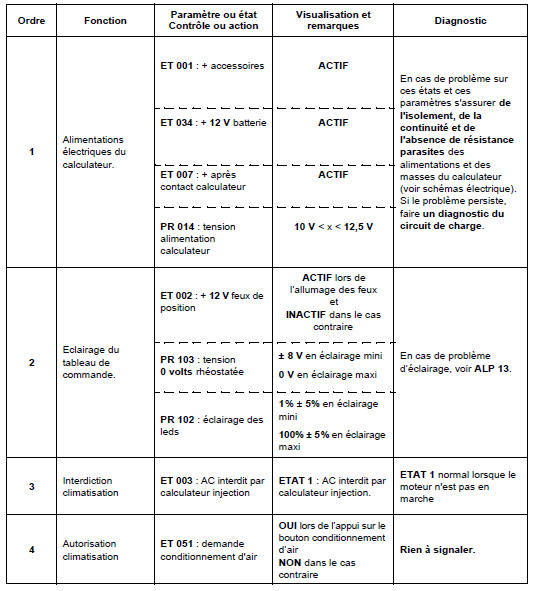

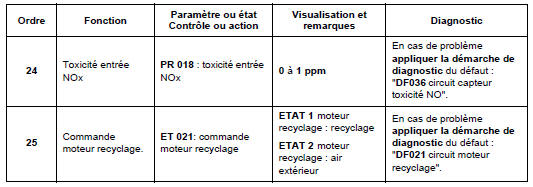

CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (les valeurs indiquées dans ce contrôle de conformité, ne sont données qu'à titre indicatif).
Conditions d'application : moteur arrêté sous contact, climatisation à l'arrêt.

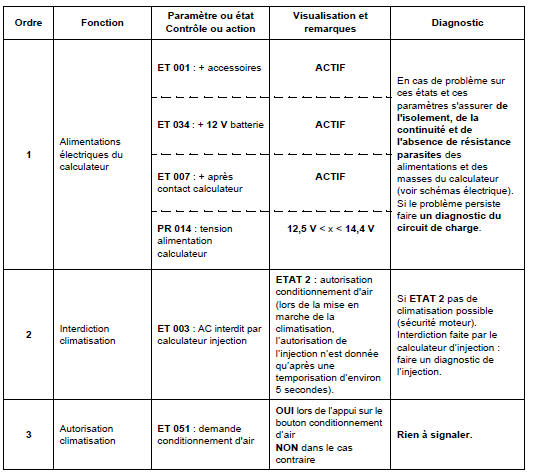

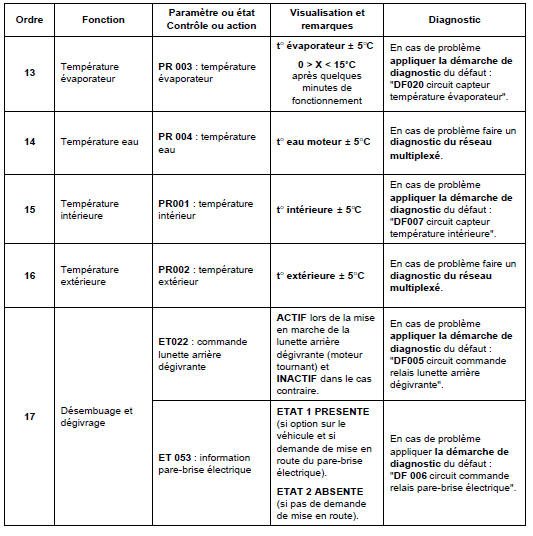

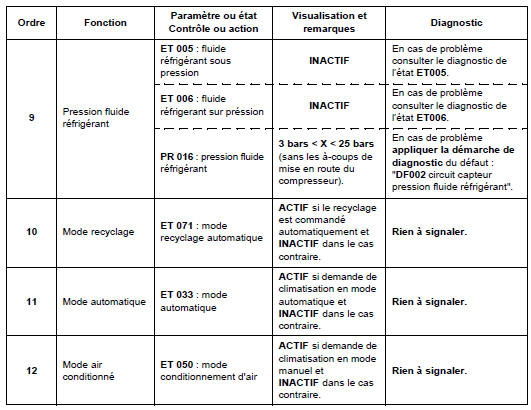

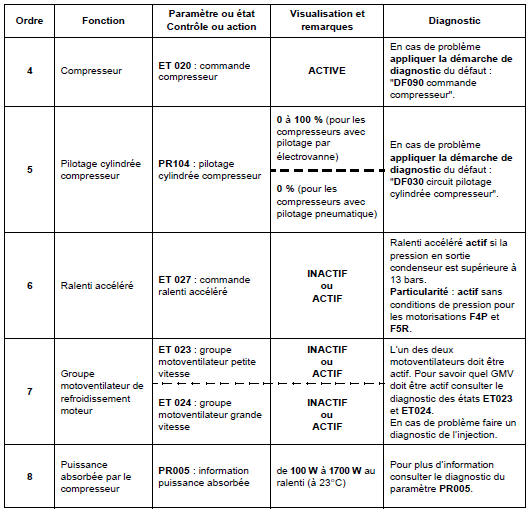

CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (les valeurs indiquées dans ce contrôle de conformité, ne sont données qu'à titre indicatif).
Conditions d'application : moteur au régime de ralenti, climatisation en fonctionnement.
Aide
Connecteur du moteur de mixage gauche (vue de derriere)
Connecteur du moteur de mixage droit (vue de derriere)
Connecteur 4 voies noir du module de puissance du motoven ...
Interprétation des états
GMV petite
vitesse
GMV grande vitesse
CONSIGNES
Si le fonctionnement du groupe motoventilateur ne se fait pas comme
indiqués, faire
un contrôle complet du circuit groupe motovent ...
