Manuel du conducteur

IDENTIFICATION VEHICULE
Exemple : BG0A
B : Type carrosserie (cinq portes)
G : Code projet
0A : Indice de motorisation

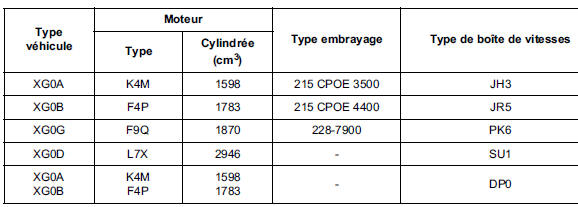

Dimensions
IdentificationCalculateur
AFFECTION DES VOIES
CONNECTEUR A
H2 −−− ALIMENTATION POTENTIOMETRE DE CHARGE (PISTE 2)
F1 ←ENTREE POTENTIOMETRE DE CHARGE (PISTE 2)
F3 ← ENTREE CONTACTEUR DE STOP
E1 --- ALIMENTATION POTENTIOMETRE DE CHARGE (PISTE 1)
E2 ← ENTREE CONTACTEUR D'EMBRAYAGE
C1 & ...
Moteur
VIDANGE : bouchon (1)
REMPLISSAGE : bouchon (2)
MOTEURS K4M et F4P
Moteurs K4M et F4P
Moteurs K4M et F4P
MOTEUR F9Q
Moteur F9Q
Moteur F9Q
VIDANGE : bouchon (1)
REMPLISSAGE : bouchon (2)
MOTEUR L7X
Moteur L7X
Moteur L7X ...
Dispositif antipercolation
Moteurs F4P, K4M et L7X
PRINCIPE DE FONCTIONNEMENT
Le système antipercolation est commandé
directement par calculateur d'injection.
L'information de température d'eau est reprise sur le
capteur de température d'eau de l'injection (voir
chapitre 17 "Gestion Ce ...
