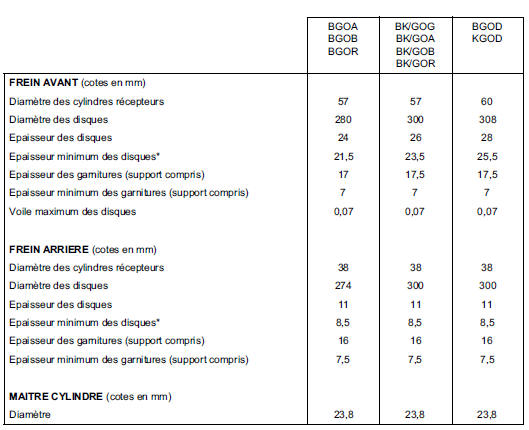

Constitution dimensions éléments principaux freinage
(*) Les disques de freins ne sont pas rectifiables. Des rayures ou usures trop importantes imposent le remplacement des disques.
