RTA - Renault Laguna: Contacteur sous siege

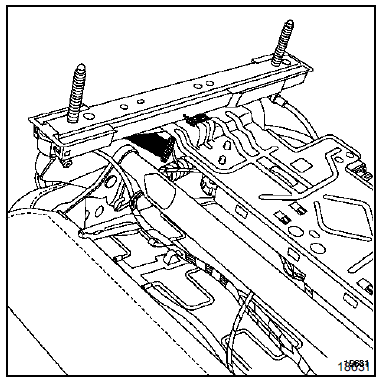

Le siège conducteur est équipé d'un contacteur de position de glissière.
Celui-ci permet de modifier le gonflage de l'airbag frontal conducteur (petit ou grand volume) en fonction de la position du conducteur, selon la violence du choc.
Pour son remplacement, déposer le siège puis raccorder le nouveau contacteur à l'aide de manchons thermorétractables ou remplacer le cablage complet.
Contrôler impérativement ce fonctionnement après un choc ayant entraîné un déclenchement d'airbags
Intervention sur les cablages de mise a feu
En cas d'anomalie constatée sur un des câblages,
l'élément doit être impérativement remplacé et non
réparé.
Ce dispositif de sé ...
Les pretensionneurs de ceinture
Description
Les véhicules sont équipés de plusieurs modèles de
prétensionneurs de ceinture de sécurité.
De prétensionneurs de boucle sur c ...
D'autres materiaux:
Interprétation des défauts
CIRCUIT
CAPTEUR VITESSE ROUE AVANT GAUCHE.
CONSIGNES
Particularités : Rien à signaler.
Contrôler le branchement et l'état de la connectique du capteur.
Vérifier et assurer la continuité des liaisons suivantes :
Connecteur du capteur voie 1 voie 46
...
Fermeture de traverse avant de plancher
arrière
Le remplacement de cette pièce est une opération
complémentaire au remplacement de la traverse avant
de plancher arrière pour une collision latérale.
Cette opération s'effectue partiellement suivant la
coupe A-A.
Dans la méthode décrit ...
Légende des vignettes utilisées dans le document
Couper au burin
Meuler le cordon ou les points de
soudure
Meuleuse droite équipée d'un disque
bakélite 75, épaisseur 1,8 à 3,2 mm.
Fraiser les points de soudure
Meuleuse droite 20 000 tr/min. équipée de
fraise sphérique 10 ou 16 mm.
...
