RTA - Renault Laguna: Vidange
DP0
VIDANGE
Il est préférable de vidanger la transmission automatique huile chaude (60' C maximum), afin d'éliminer le maximum d'impuretés.

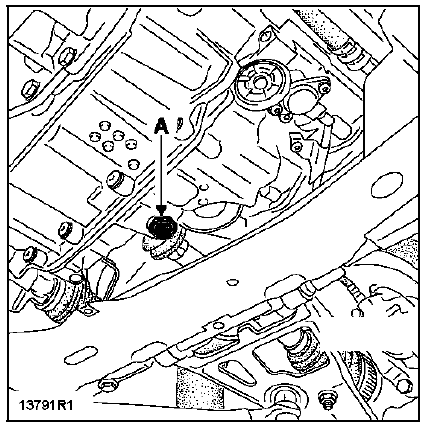

La vidange s'effectue en déposant le bouchon (A).
Particularités :

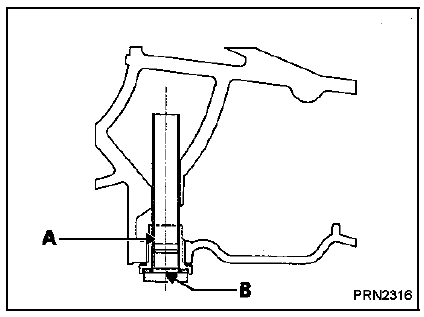

Le bouchon a deux fonctions :
- la vidange par le bouchon (A),
- la mise à niveau par le déversoir (B).
SU1
VIDANGE

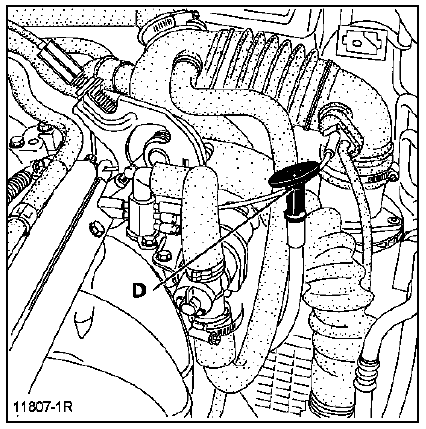

La vidange s'effectue par aspiration par le tube de la jauge (D).
Huile
DP0
La transmission automatique DP0 est graissée à vie, elle ne nécessite pas
d'entretien.
Seul le niveau doit être effectué en cas de légère fuit ...
Remplissage - Niveaux
DP0
REMPLISSAGE
Le remplissage s'effectue par le trou (D).
Utiliser un entonnoir muni d'un filtre de 15/100 de
façon à éviter l'introduction d'impuretés.
PROCEDURE ...
D'autres materiaux:
Interprétation des défauts
Anomalie
électronique interne Unité Centrale Habitacle
1.DEF = Panne électrique présente non identifiée
DEF = Panne électrique mémorisée non identifiée
CONSIGNES
Couper le contact.
Changer l'Unité Centrale Habitacle.
Mot ...
Légende des vignettes utilisées dans le document
Couper au burin
Meuler le cordon ou les points de
soudure
Meuleuse droite équipée d'un disque
bakélite 75, épaisseur 1,8 à 3,2 mm.
Fraiser les points de soudure
Meuleuse droite 20 000 tr/min. équipée de
fraise sphérique 10 ou 16 mm.
...
Schéma de principe
Schéma de principe
120 - Calculateur d'injection
247 - Tableau de bord
645 - Unité Centrale Habitacle
675 - Contacteur de pédale d'embrayage
721 - Calculateur de système antiblocage des roues
756 - Calculateur airbag
886 - Antennes main libre
967 - Avertis ...
