RTA - Renault Laguna: Intervention sur les cablages de mise a feu
En cas d'anomalie constatée sur un des câblages, l'élément doit être impérativement remplacé et non réparé.
Ce dispositif de sécurité ne peut tolérer aucune intervention classique de réparation des câblages ou des connecteurs.
Les câblages de mise à feu des airbags et des prétensionneurs étant intégrés au faisceau habitacle, pour faciliter la réparation, la méthode de remplacement de ceux-ci consiste à couper les deux extrémités du câblage en panne et à faire suivre aux câblages neufs le même parcours en longeant le faisceau habitacle.
ATTENTION : lors de la pose du câblage neuf, s'assurer que celui-ci ne soit pas agressé et que son hygiène d'origine soit bien respectée.
ATTENTION : en cas d'installation d'accessoires électriques, éviter le passage des câbles électriques à proximité des lignes de mise à feu des airbags et des prétensionneurs et des capteurs latéraux.
Les capteurs de choc lateraux
IMPORTANT
Avant la dépose d'un capteur de choc latéral, verrouiller
le boîtier électronique à l'aide d'un outil de diagnostic.
Lorsque cette fonction est activ&e ...

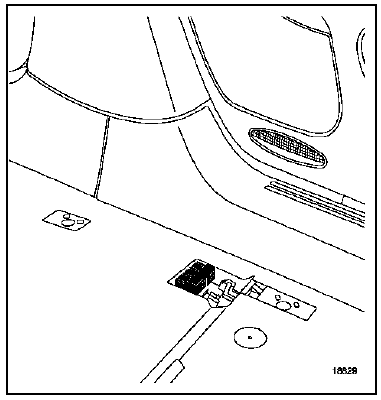

Contacteur sous siege
Le siège conducteur est équipé d'un contacteur de
position de glissière.
Celui-ci permet de modifier le gonflage de l'airbag
frontal conducteur (petit ou grand volume) ...
D'autres materiaux:
Tension courroie accessoires
DEPOSE
Mettre le véhicule sur un pont élévateur à deux
colonnes.
Débrancher la batterie.
Déposer :
le pare-boue avant droit ainsi que la protection
latérale
le support bocal de direction assistée.
Faire pivoter le galet tendeur ...
Effets clients
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec
l'outil diagnostic.
PROBLEME DE DISTRIBUTION D'AIR
PROBLEME DE REPARTITION D'AIR - ALP 1
PROBLEME DE DEBIT D'AIR ALP 2
MANQUE D'EFFICACITE DU DESEMBUAGE PARE-BRISE ALP 3
MANQUE D'EFFICACITE DU DEGIVRAGE / ...
Légende des vignettes utilisées dans le document
Couper au burin
Meuler le cordon ou les points de
soudure
Meuleuse droite équipée d'un disque
bakélite 75, épaisseur 1,8 à 3,2 mm.
Fraiser les points de soudure
Meuleuse droite 20 000 tr/min. équipée de
fraise sphérique 10 ou 16 mm.
...
