RTA - Renault Laguna: Unité Centrale Habitacle

DESCRIPTION

L'Unité Centrale Habitacle est située dans la planche de bord côté conducteur.

Ce calculateur regroupe une grande partie des boîtiers

Ce calculateur regroupe une grande partie des boîtiers électroniques dont le décodeur de l'antidémarrage.

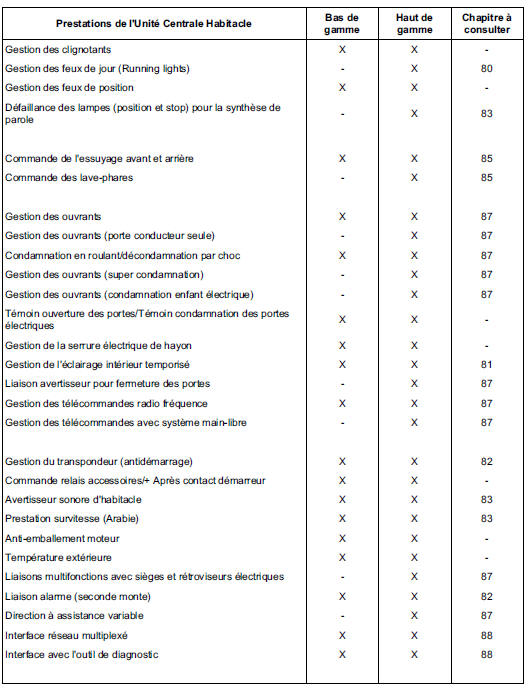

Selon l'équipement des véhicules, deux modèles d'Unité Centrale Habitacle peuvent être montés :

  • une version appelée "bas de gamme",
  • une version dite "haut de gamme".

REMARQUES :

  • En pièce de rechange, seule l'Unité Centrale Habitacle "haut de gamme" est proposée. Celle-ci peut être montée à la place de la version "bas de gamme".

DEPOSE

DEPOSE

NOTA : le verrouillage du boîtier électronique d'airbag permet d'inhiber les lignes de mise à feu et de déverrouiller le verrou électrique de colonne de direction.

REMARQUE :

  • Aucune manipulation ou intervention sur le boîtier luimême n'est autorisée, procéder à l'échange de l'Unité Centrale Habitacle.
  • Avant de la déposer, il est impératif de relever la configuration de l'Unité Centrale Habitacle. Les différentes configurations sont à effectuer avec l'outil de diagnostic.
  • L'Unité Centrale Habitacle est clipsée sur le Boîtier Fusibles/Relais. La dépose de l'une entraîne la dépose de l'autre.

Débrancher la batterie.

Déposer :

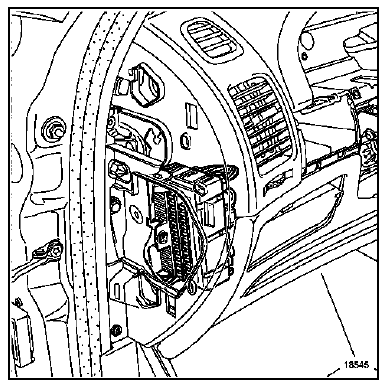

  • la joue de planche de bord côté conducteur,
  • les deux vis de fixation latérales de la planche de bord,
  • le cache sous la planche de bord,

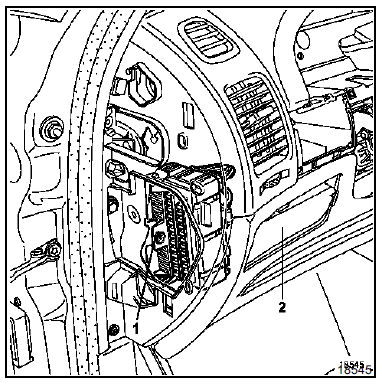

  • la vis de fixation (1) de l'Unité Centrale Habitacle,
  • le cache-accessoires/haut-parleur de synthèse de parole (2).

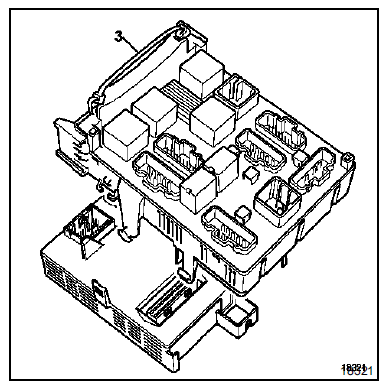

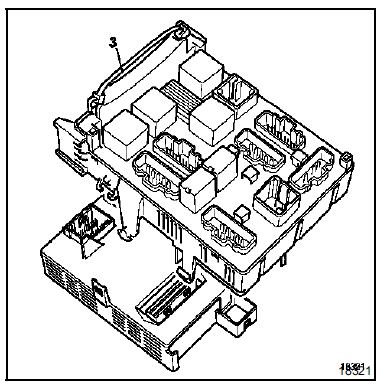

Couper le collier plastique (3) de maintien de faisceau.

Couper le collier plastique (3) de maintien de faisceau.

Débrancher les connecteurs de l'Unité Centrale Habitacle et du Boîtier Fusibles/Relais.

Sortir l'ensemble Unité Centrale Habitacle et Boîtier Fusibles/Relais.

Séparer l'Unité Centrale Habitacle et le Boîtier

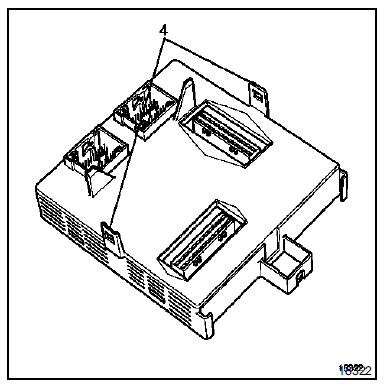

Séparer l'Unité Centrale Habitacle et le Boîtier Fusibles/Relais en appuyant sur les verrous (4).

REPOSE

REPOSE

Respecter le branchement des connecteurs et reposer un collier de grande taille pour maintenir le faisceau en place (3).

Procéder à l'apprentissage du code du véhicule et des

Procéder à l'apprentissage du code du véhicule et des cartes RENAULT, et configurer l'Unité Centrale Habitacle selon les options.

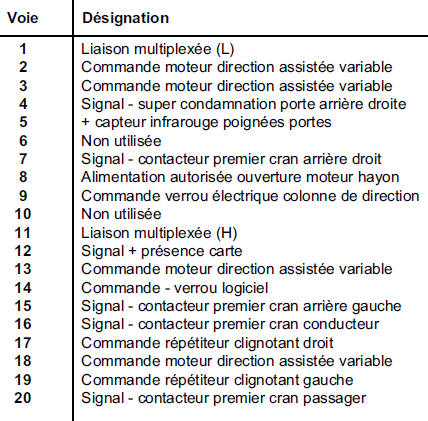

Affectation (selon le niveau d'équipement)

Affectation (selon le niveau d'équipement)

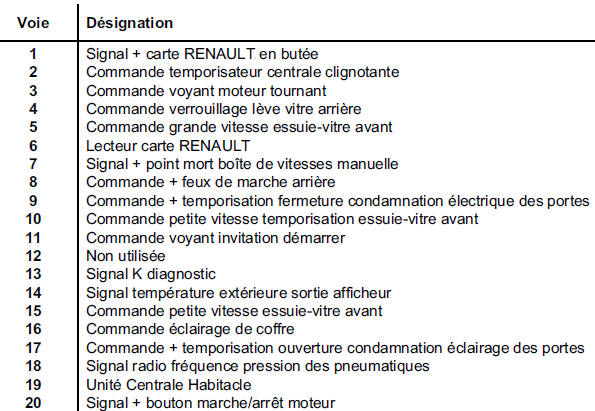

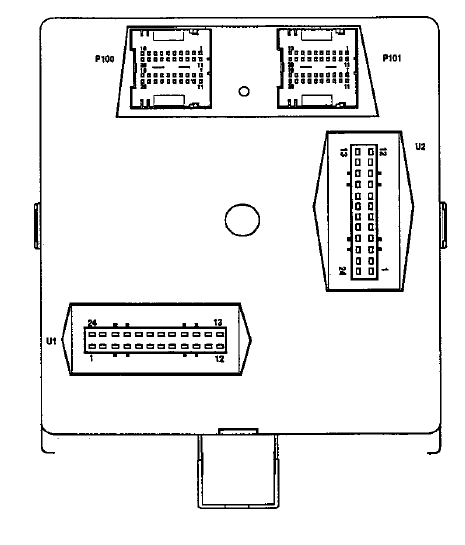

P100 (connecteur 40 voies)

MARRON

VERT

VERT

Affectation (selon le niveau d'équipement)

Affectation (selon le niveau d'équipement)

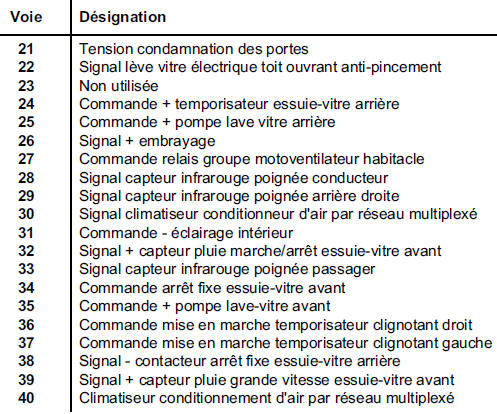

P101 (connecteur 40 voies)

MARRON

VERT

VERT

Affectation (selon le niveau d'équipement)

Affectation (selon le niveau d'équipement)

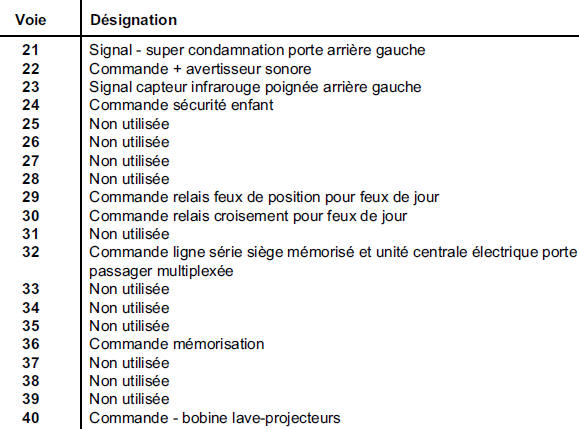

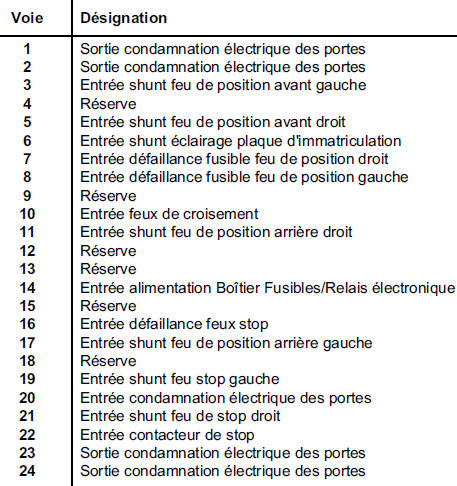

U1 (connecteur 24 voies)

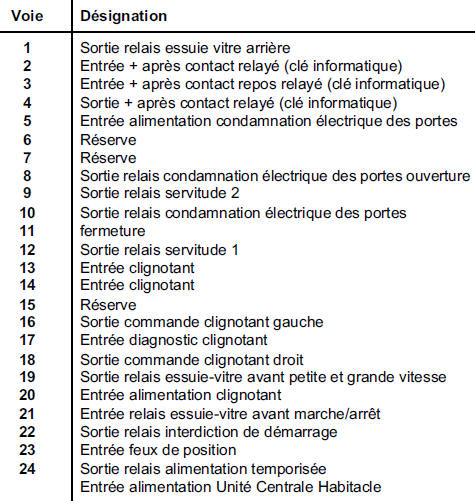

U2 (connecteur 24 voies)

U2 (connecteur 24 voies)

Apprentissage/Réaffectaion de carte RENAULT

    Appareillage d'assistance electrique
    ...

    Apprentissage/Réaffectaion de carte RENAULT
    REMPLACEMENT ET CONFIGURATION DE L'UNITE CENTRALE HABITACLE Une Unité Centrale Habitacle neuve n'est pas codée. Une fois montée sur le véhicule, il sera donc néce ...
