GENERALITES

Le système d'aide à la navigation "CARMINAT" permet le guidage de l'utilisateur du véhicule à l'aide d'un écran et d'une synthèse vocale.

Ce système permet :

  • de se rendre à un lieu précis
  • rue, avenue, boulevard, etc...
  • hôtel
  • services public
  • stations service, garage.
  • etc...
  • de choisir un critère de guidage
  • optimisé selon le temps de parcours
  • optimisé selon la distance
  • le plus possible sur les routes principales
  • le moins possible sur les routes principales

Le critère de guidage sélectionné apparaît sous forme de symbole sur la ligne d'état dans le bas de l'écran.

  • de mémoriser des adresses (carnet d'adresses).
  • d'afficher une carte routière
  • du lieu ou on se trouve
  • de la destination
  • d'afficher le temps de parcours
  • de recevoir les messages du système "information trafic"

NOTA : pour le fonctionnement du système et la description des différents menus, se reporter à la notice d'utilisation.

LIAISONS MULTIPLEXEES

Le véhicule possède un réseau multiplexé commun aux calculateurs principaux pour échanger les informations. Le système "Carminat" utilise l'information "vitesse véhicule" provenant du calculateur d'ABS pour mesurer la distance parcourue et l'information "marche arrière". (voir chapitre 88 : multiplexage).

Un réseau multiplexé spécifique pour la fonction Carminat relie le calculateur de navigation, l'Unité Centrale de Communication et l'afficheur.

Pour fonctionner, ce système est composé :

  • d'une Unité Centrale de Communication (UCC) équipée d'un clavier,
  • d'un calculateur électronique de navigation comportant les capteurs d'accélération (gyroscope) et le lecteur de CD ROM,
  • d'une liaison satellite (antenne GPS) permettant de localiser le véhicule,
  • d'un écran permettant de visualiser les données écrites et cartographiques,
  • d'un haut-parleur permettant de donner des messages vocaux,
  • d'un CD ROM comportant la cartographie du pays de livraison du véhicule.

REMARQUE :

  • Si le véhicule a été transporté par le train ou sur un car-ferry, il se peut que le système de navigation tarde quelques minutes à retrouver exactement sa position (consulter le chapitre "relocalisation")
  • Si la batterie du véhicule est débranchée, le système peut nécessiter jusqu'à 15 minutes pour retrouver sa position exacte. Le véhicule doit alors être à l'extérieur (système en route) afin de capter les signaux satellite par l'antenne GPS.
  • L'appareil peut aussi fonctionner sans données GPS valides. Dans ce cas, la détermination de position peut perdre de sa précision.
  • Dès que la position exacte a été retrouvée par le système GPS, le symbole du satellite sur l'écran passe du rouge au vert.
  • Sur autoroute, les distances données par le système pour indiquer les sorties sont différentes de celles marquées sur les panneaux autoroutières : les panneaux indiquent la distance au début de la sortie alors que le système CARMINAT se réfère à la fin de la sortie.

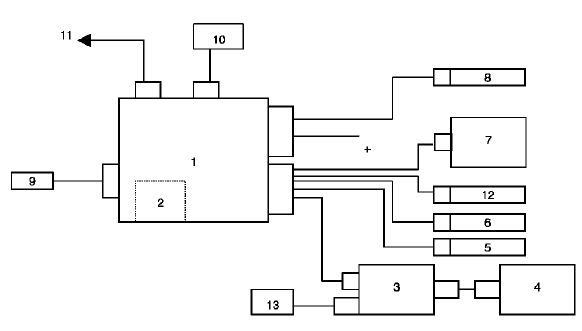

Schema de principe

  1. Unité centrale de communication avec clavier de commande
  2. Clavier de commande
  3. Calculateur Carminat (lecteur CD ROM)
  4. Ecran
  5. Information ceinture de sécurité (pour affichage)
  6. Information température extérieure (pour affichage)
  7. Autoradio
  8. Haut-parleur de synthèse de parole
  9. Commande radio au volant
  10. Antenne radio
  11. Liaison autoradio (sourdine)
  12. Liaison multiplexée du véhicule
  13. Antenne GPS
