Le remplacement de cette pièce est une opération liée au remplacement de la partie latérale de plancher pour une collision latérale.
Pour effectuer cette opération, il sera nécessaire de commander en supplément : l'obturateur arrière après vente en mousse référence : 77 01 206 889.

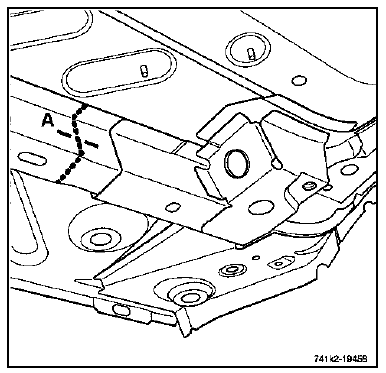

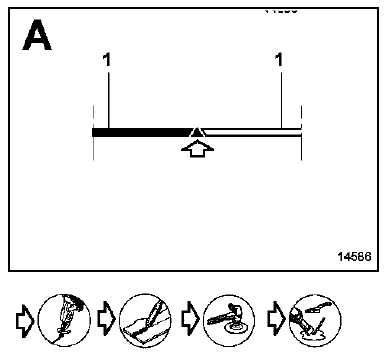

Cette opération s'effectue suivant deux possibilités (voir méthode ci-après) :
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
NOTA : toutes les soudures devront être réalisées par bouchonnage.
L'utilisation du banc de réparation est indispensable.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs(voir sommaire).

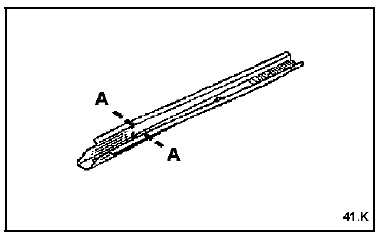

COMPOSITION DE LA PIECE M.P.R.
Pièce livrée seule
PIECES CONCERNEES (épaisseur en mm) :

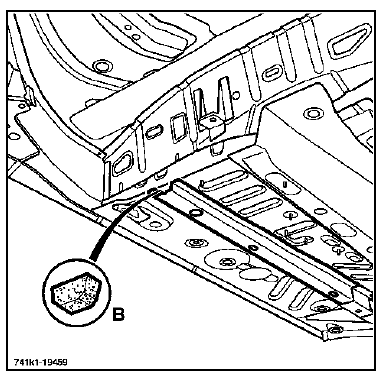

RAPPEL : il sera nécessaire de remplacer l'insert gonflant première monte par l'obturateur après-vente en mousse (B) référence : 77 01 206 889.
Témoin de service
Le témoin "SERVICE" (ou la vignette sur tableau de bord "haut de gamme") peut
être allumé en même temps que
les témoins :
d'antiblocage des roues,
d'airbag,
de lave-glace (uniquement sur tableau de bord "bas de gamme"),
du s ...
Pompe haute pression
IL EST INTERDIT DE DEMONTER L'INTERIEUR DE LA POMPE
Pour pompe d'injection CP3
Pour pompe d'injection CP1
ATTENTION : Avant toute intervention, brancher
l'outil de diagnostic après-vente, entrer en dialogue
avec le calculateur d'injection et vérifier que la ...
Garniture de jupe arrière
DEPOSE
Soulever le tapis de coffre.
Déposer :
les trois agrafes (A) (plasti-rivets),
les deux vis d'anneaux d'arrimage (B) (M6),
la garniture.
REPOSE
Respecter le sens de montage des anneaux d'arrimage
(B), avec leurs entretoises (C).
...
