Le remplacement de cette pièce est une opération complémentaire au remplacement d'un demi-bloc avant, ou d'une partie latérale de plancher central pour une collision latérale avant.
Les informations concernant les pièces complémentaires et les liaisons spécifiques à la pièce sont déjà traitées dans leurs chapitres respectifs(voir sommaire).

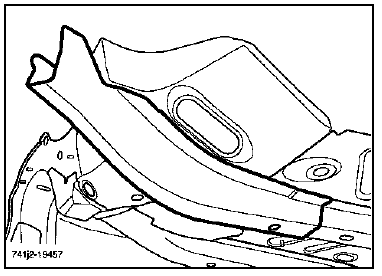

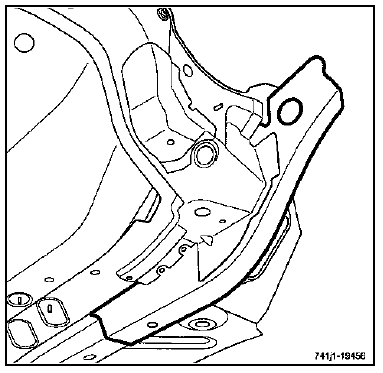

Vous trouverez ci-après pour information, deux vues de la pièce en position.
IMPORTANT : toutes les soudures devront être réalisées par bouchon (épaisseur de la pièce : 4 mm).
L'utilisation du banc de réparation est indispensable.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

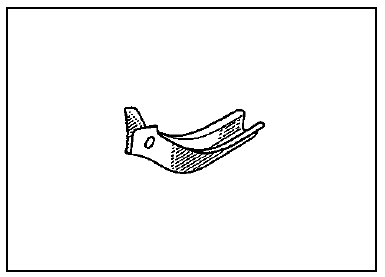

COMPOSITION DE LA PIECE M.P.R.
Pièce livrée seule
Pré-catalyseur arrière
Moteur L7X
DEPOSE
La dépose du pré-catalyseur arrière nécessite la
dépose du pré-catalyseur de banc avant.
Déposer :
la manche à air (1),
la goulotte du faisceau électrique (2).
Débrancher :
le bo&ic ...
Calculateur
AFFECTION DES VOIES
CONNECTEUR A
H2 −−− ALIMENTATION POTENTIOMETRE DE CHARGE (PISTE 2)
F1 ←ENTREE POTENTIOMETRE DE CHARGE (PISTE 2)
F3 ← ENTREE CONTACTEUR DE STOP
E1 --- ALIMENTATION POTENTIOMETRE DE CHARGE (PISTE 1)
E2 ← ENTREE CONTACTEUR D'EMBRAYAGE
C1 & ...
Structure
La structure de ce véhicules est constituée en partie d'éléments en
tôle à très haute limite élastique THLE
(se reporter au paragraphe "désignation des pièces").
PARTICULARITES DES TOLES THLE
Comme leur nom l' ...
