RTA - Renault Laguna: Capteur de pression
| ATTENTION : avant toute intervention, brancher l'outil de diagnostic après-vente, entrer en dialogue avec le calculateur d'injection et vérifier que la rampe d'injection ne soit plus sous pression. Prendre garde à la température de carburant. |

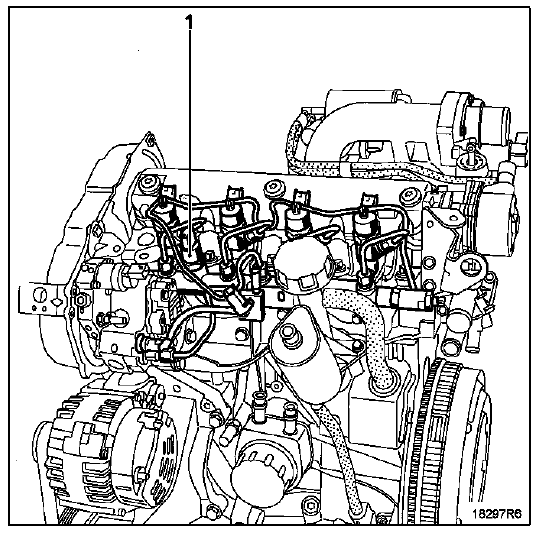

CAPTEUR DE PRESSION (1)
RESPECTER STRICTEMENT LES CONSIGNES DE PROPRETE
DEPOSE
Débrancher la batterie.
Débrancher le capteur de pression.
Dévisser le capteur de pression.
REPOSE
Changer le joint.
Visser le capteur, puis le serrer au couple.
Brancher le connecteur.
Après toute intervention, vérifier l'absence de fuite du circuit de gazole.
Faire tourner le moteur au ralenti jusqu'à la mise en route du motoventilateur, puis faire plusieurs accélérations à vide.
