RTA - Renault Laguna: Calculateur

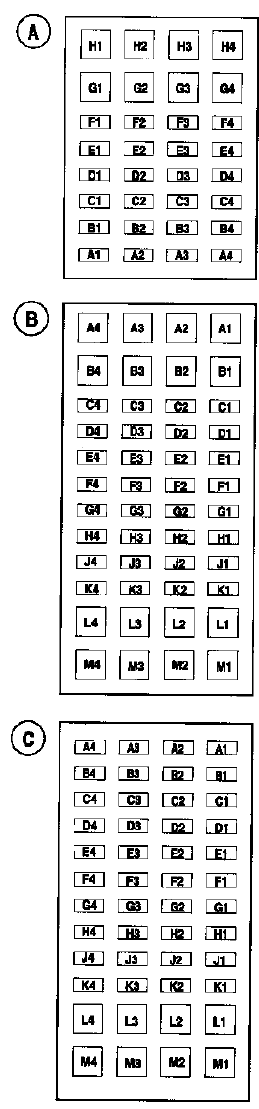

AFFECTION DES VOIES
CONNECTEUR A
H2 −−− ALIMENTATION POTENTIOMETRE DE CHARGE (PISTE 2)
F1 ←ENTREE POTENTIOMETRE DE CHARGE (PISTE 2)
F3 ← ENTREE CONTACTEUR DE STOP
E1 --- ALIMENTATION POTENTIOMETRE DE CHARGE (PISTE 1)
E2 ← ENTREE CONTACTEUR D'EMBRAYAGE
C1 ← ENTREE POTENTIOMETRE DE CHARGE (PISTE 1)
C3 →←DIAGNOSTIC
B3 --- MASSE POTENTIOMETRE DE CHARGE (PISTE 1)
A3 --- MASSE POTENTIOMETRE DE CHARGE (PISTE 2)
A4 →← LIAISON MULTIPLEXEE CAN L (HABITACLE)
B4 →← LIAISON MULTIPLEXEE CAN H (HABITACLE)
A2 --- MASSE MANETTE REGULATEUR LIMITEUR DE VITESSE
B2 ← SIGNAL MANETTE REGULATEUR LIMITEUR DE VITESSE
D2 ← MARCHE/ARRET REGULATEUR DE VITESSE
F2 ← MARCHE/ARRET LIMITEUR DE VITESSE

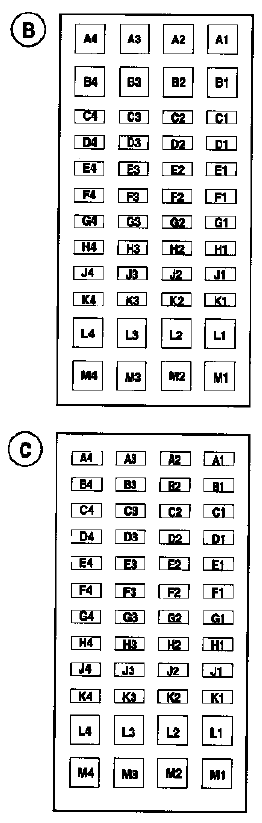

CONNECTEUR B
B3 ← ENTREE DIAGNOSTIC BOUGIES (1)
B2 --- MASSE DE POTENTIOMETRE DE POSITION EGR
C3 → COMMANDE RELAIS DE PRECHAUFFAGE
C2 ← ENTREE SIGNAL POTENTIOMETRE DE POSITION EGR
C1 ← ENTREE CAPEUR DE PRESSION DE SURALIMENTATION
D4 → SORTIE COMMANDE RELAIS ALIMENTATION
D3 ← ENTREE SONDE DE TEMPERATURE D'AIR
D1 ← ENTREE CAPTEUR DE PRESSION GAZOLE
E3 --- +APRES CONTACT
E1 --- MASSE SONDE DE TEMPERATURE D'EAU
F2 --- ALIMENTATION POTENTIOMETRE DE POSITION EGR
G3 ← SIGNAL CAPTEUR DE REGIME MOTEUR
G2 --- ALIMENTATION DEBIMETRE D'AIR
G1 --- MASSE CAPTEUR DE TEMPERATURE DE CARBURANT (F9Q 750)
H4 ← ENTREE SIGNAL DEBIMETRE D'AIR
H3 ← SIGNAL CAPTEUR DE REGIME MOTEUR
H2 --- ALIMENTATION CAPTEUR DE PRESSION DE GAZOLE
J3 ← ENTREE DE TEMPERATURE DE CARBURANT (F9Q 750)
J2 --- ALIMENTATION CAPTEUR DE PRESSION DE SURALIMENTATION
K3 ← ENTREE SONDE DE TEMPERATURE D'EAU
L4 --- MASSE DE PUISSANCE
L3 ---MASSE DE PUISSANCE
L2 → SORTIE DE COMMANDE ELECTROVANNE DE PRESSION DE TURBO
L1 → SORTIE DE COMMANDE ELECTROVANNE DE REGULATEUR DE PRESSION
M4 --- MASSE DE PUISSANCE
M3 ---+ APRES RELAIS
M2 -- + APRES RELAIS
M1 → SORTIE COMMANDE D'ELECTROVANNE EGR
F3 → COMMANDE DE CHAUFFAGE ADDITIONNEL
CONNECTEUR C
A4 --- MASSE CAPTEUR
DE PRESSION DE SURALIMENTATION
A3 --- MASSE DEBITMETRE
A2 → SORTIE COMMANDE DE RELAIS DE GROUPE MOTOVENTILATEUR PETITE VITESSE
A1 → SORTIE COMMANDE DE POMPE ELECTRIQUE DE CARBURANT (F9Q 754)
B4 → SORTIE COMMANDE DE RELAIS DE GROUPE DE MOTOVENTILATEUR GRANDE VITESSE
B3 --- MASSE CAPTEUR DE PRESSION DE GAZOLE
C1 --- MASSE CAPTEUR DE POSITION D'ARBRE A CAMES
E4 → SORTIE COMMANDE DE CHAUFFAGE ADDITIONNEL
J4 → SORTIE COMMANDE DE CHAUFFAGE ADDITIONNEL
K4 ← SIGNAL CAPTEUR DE POSITION D'ARBRE A CAMES
L4 → COMMANDE INJECTEUR 2
L3 --- ALIMENTATION INJECTEUR 2
L2 --- ALIMENTATION INJECTEUR 3
L1 → COMMANDE INJECTEUR 4
M4 --- ALIMENTATION INJECTEUR 4
M3 ---ALIMENTATION INJECTEUR 1
M2 → COMMANDE INJECTEUR 3
M1 → COMMANDE INJECTEUR 1
F4 → COMMANDE ETOUFFOIR (SYSTEME ET ARRET MOTEUR)
