Manuel du conducteur
Tous les avertissements qui suivent sont destinés à ne pas gêner le déploiement de l'airbag et à éviter des blessures graves directes par projection lors de son ouverture.
L'airbag est conçu pour compléter l'action de la ceinture
de sécurité, et
l'airbag et la ceinture de sécurité constituent des éléments
indissociables
du même système de protection. Il est donc impératif de porter la
ceinture
de sécurité en permanence, le non-port de la ceinture de sécurité
exposant les occupants à des blessures aggravées en cas d'accident, et
pouvant
également aggraver les risques de blessures à la surface de la peau, qui
sont inhérents
au déploiement de l'airbag lui-même. Le déclenchement des prétensionneurs ou des airbags en cas de retournement ou de choc arrière même violent n'est pas systématique. Des chocs sous le véhicule de type trottoirs, trous dans la chaussée, pierres... peuvent provoquer le déclenchement de ces systèmes.
|
Anomalies de fonctionnement
Anomalies de fonctionnement

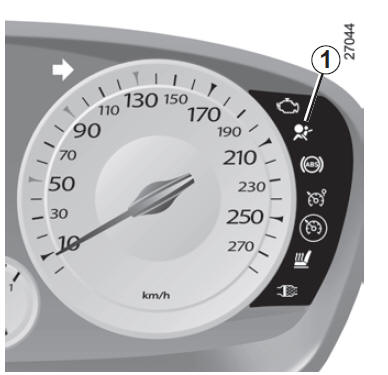

Le témoin 1 s'allume au tableau de bord à la mise sous contact puis s'éteint après quelques secondes.
S'il ne s'allume pas à la mise sous contact ou s'il s'allume moteur tournant, il signale une défaillance dans le système (airbags, prétensionneurs, ...) Aux places avant et/ou arrière.
Consultez au plus tôt un représentant de la marque. Tout retard dans cette démarche peut signifier une perte dans l'efficacité de la protection.
Recirculation des gaz d'échappement
E.G.R.
Moteur F9Q
PRESENTATION DU CIRCUIT
Moteur
Calculateur d'injection
Collecteur d'admisssion
Collecteur d'échappement
Vanne électrique EGR
Sonde de température d'eau
DEPOSE DE LA VANNE
La vanne EGR est emmanchée en force dans le collecteur d'admi ...
Désignation des pièces (éclaté)
Structure inferieure
Traverse extrême avant (41 A)
Renfort de fixation de traverse extrême avant
(41 B)
Elément de fixation de traverse supérieure avant
(41 F)
Longeron avant (41 E)
Fermeture de longeron avant (41 C)
Traverse latéral extr& ...
Calculateur
AFFECTION DES VOIES
CONNECTEUR A
H2 −−− ALIMENTATION POTENTIOMETRE DE CHARGE (PISTE 2)
F1 ←ENTREE POTENTIOMETRE DE CHARGE (PISTE 2)
F3 ← ENTREE CONTACTEUR DE STOP
E1 --- ALIMENTATION POTENTIOMETRE DE CHARGE (PISTE 1)
E2 ← ENTREE CONTACTEUR D'EMBRAYAGE
C1 & ...
