RTA - Renault Laguna: Commande de frein à main

DEPOSE

DEPOSE

Dans l'habitacle

Déposer :

  • le soufflet de levier de vitesse,
  • le soufflet de frein à main,
  • le lecteur de carte RENAULT,

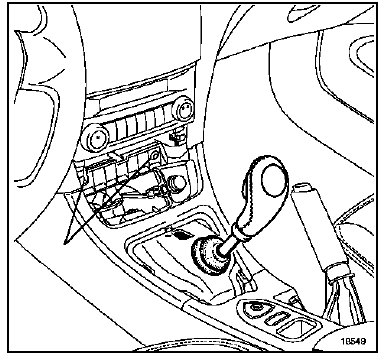

  • les deux vis avant de planche de bord centrale,

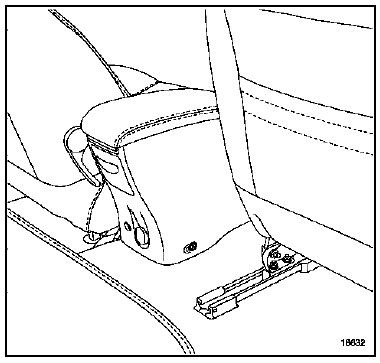

  • les deux vis arrière de la console centrale.

Débrancher les connecteurs.

Débrancher les connecteurs.

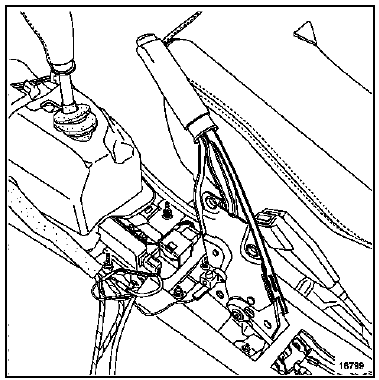

Déposer :

  • la console centrale,
  • les fixations du levier de frein à main

  • les câbles du levier de frein à main,
  • le levier de frein à main.

REPOSE

Procéder en sens inverse de la dépose.

REGLAGE

Le mauvais réglage de frein à main :

  • condamne le bon fonctionnement du système de rattrapage automatique des plaquettes de frein arrière,
  • provoque une course longue de la pédale de frein.

Il ne faut en aucun cas retendre les câbles de frein pour remédier à ce défaut, le problème réapparaissant rapidement.

Le frein à main n'est pas un rattrapage de jeu, il doit être réglé uniquement lors du remplacement:

  • des plaquettes,
  • des câbles,
  • du levier de frein à main.

Tout autre réglage en dehors de ces interventions est interdit.

Le réglage s'effectue dans l'habitacle au niveau de la console centrale.

Réglage central

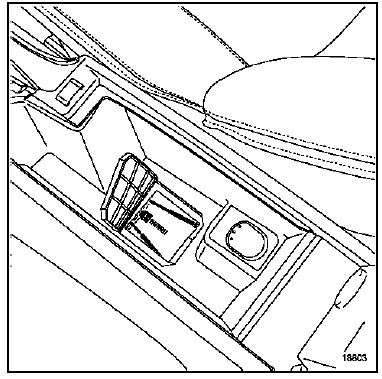

Dans l'accoudoir central, relever la trappe de réglage et régler l'écrou de levier de frein.

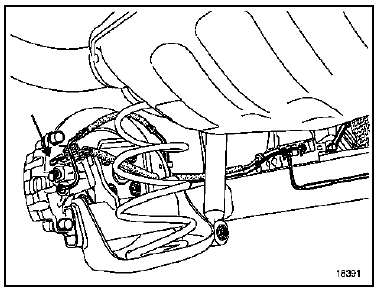

Réglage à la roue

Réglage à la roue

Déposer les deux roues arrière.

S'assurer :

du bon coulissement des câbles,

du débattement des leviers de frein à main et les amener en butée vers le bas.

Régler le frein à main afin de mettre en contact

Régler le frein à main afin de mettre en contact l'embout avec le levier sans déplacement de celui-ci.

Affiner le réglage de façon que les leviers décollent entre le 1er et 2nd cran de la course du levier de frein à main, et restent décollés au 2nd cran.

Remonter ensuite les roues.
