DESCRIPTION
Ce système permet le dégivrage électrique de la lunette arrière grâce à un réseau dégivrant constitué par une sérigraphie appliquée sur la face intérieure de la vitre.
La mise en fonctionnement ou l'arrêt du dégivrage est effectuée par une touche du tableau de commande.
Le fonctionnement du système de dégivrage est autorisé moteur tournant et temporisé.
NOTA : le fonctionnement du dégivrage de la lunette arrière autorise le fonctionnement du dégivrage des rétroviseurs extérieurs (selon version).
REPARATION
Le réseau dégivrant peut présenter une coupure accidentelle rendant inefficace la partie de circuit touchée.
Le lieu exact de cette coupure peut être déterminé à l'aide d'un voltmètre.

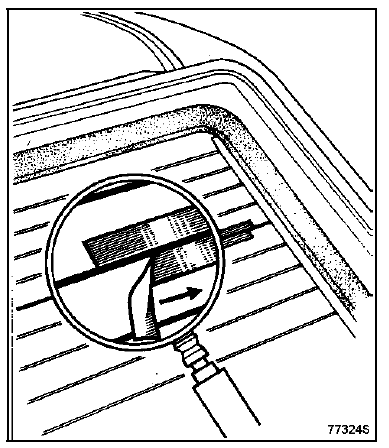

La réparation est possible en utilisant le vernis de réparation de lunette dégivrante vendu sous la référence Magasin Pièces de Rechange 77 01 421 135.
Essuyer avec un chiffon sec.
REMARQUE : le temps de séchage du vernis est d'environ trois heures à une température ambiante.
Garniture de jupe arrière
DEPOSE
Soulever le tapis de coffre.
Déposer :
les trois agrafes (A) (plasti-rivets),
les deux vis d'anneaux d'arrimage (B) (M6),
la garniture.
REPOSE
Respecter le sens de montage des anneaux d'arrimage
(B), avec leurs entretoises (C).
...
Connecteur modulaire
DP0
Connecteur VERT (Contacteur multifonction)
Connecteur JAUNE (interface Electronique
Hydraulique)
Connecteur VERT (pression ligne)
Connecteur JAUNE (vitesse turbine)
Connecteur BLEU (électrovanne de pilotage du
débit d'échangeur).
NUMEROTATION DES VOIES ...
Soufflet côté roue
La réparation partielle d'une transmission est possible
côté roue :
remplacement du joint,
remplacement du soufflet.
JOINT COTE ROUE A SIX BILLES
Bol fusée
Arbre de transmission
Soufflet
Billes
Moyeu à bille
Cage à bille
Anneau d ...
