RETROVISEUR INTERIEUR
Le rétroviseur intérieur peut être équipé du système de modification de la teinte en fonction de la luminosité (électro-chrome).
Ce système fonctionne par comparaison de luminosité entre deux capteurs :

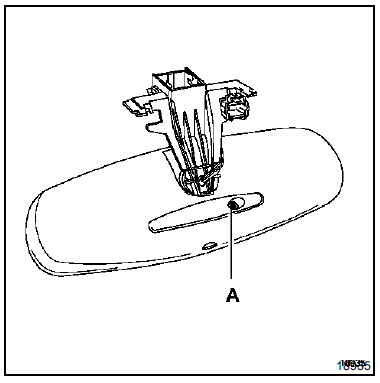

- un capteur (A) situé côté pare-brise,

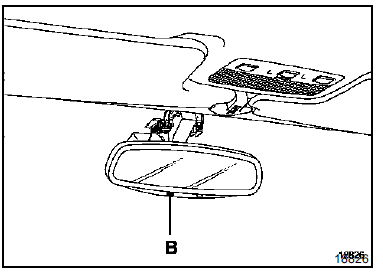

- un capteur (B) situé côté miroir,
REMARQUE : les rétroviseurs extérieurs peuvent être équipés de ce système. Dans ce cas, la modification de la teinte est commandée par le rétroviseur intérieur.
(Les rétroviseurs extérieurs ne possèdent pas de capteur de luminosité).

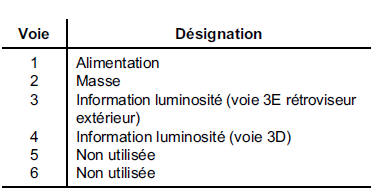

BRANCHEMENT
