RTA - Renault Laguna: Gestion Centralisée de la Température d'Eau

RTA - Renault Laguna / Moteur et périphériques / Equipement diesel / Gestion Centralisée de la Température d'Eau

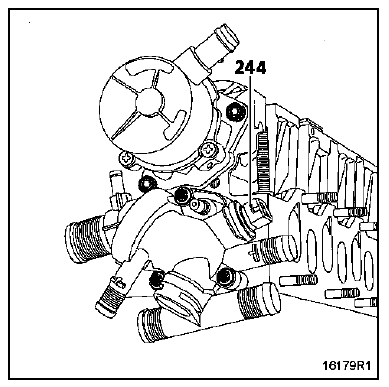

Sonde de température d'eau (injection et

Sonde de température d'eau (injection et indication de température d'eau au tableau de bord).

Sonde 3 voies, 2 pour l'information température d'eau et 1 pour l'indication au tableau de bord.

Ce système permet au pilotage du motoventilateur de refroidissement par le calculateur d'injection. Il est composé d'une sonde de température d'eau unique servant pour l'injection, le motoventilateur, l'indicateur de température et le voyant de température au tableau de bord.

FONCTIONNEMENT

Le calculateur d'injection, en fonction de la température d'eau, gère :

  • le système d'injection,
  • les relais de ventilateur :
  • le groupe ventilateur est commandé en petite vitesse si la température d'eau dépasse 99 'C et s'arrête lorsque la température devient inférieure à 96 'C,
  • le groupe motoventilateur est commandé en grande vitesse si la température d'eau dépasse 102 'C et s'arrête lorsque la température devient inférieure à 99 'C,
  • le groupe motoventilateur peut être commandé pour le conditionnement d'air.

VOYANT DE TEMPERATURE D'EAU (commun avec le voyant défaut d'injection)

Le voyant est piloté par le calculateur.

Il est commandé lorsque la température dépasse 120 'C.
