RTA - Renault Laguna: Potentiomètre d'accélérateur

MOTEUR F9Q

GENERALITES

Les potentiomètres de pédale d'accélérateur est solidaire de celle-ci. Son remplacement entraîne le remplacement de la pédale d'accélérateur.

Il existe deux types de pédale : Avec ou sans point dur.

Les véhicules équipés du régulateur / limiteur de vitesse, possèdent une pédale d'accélérateur avec un point dur en fin de course (Kick-down).

Ce point dur sert à pouvoir sortir de la fonction limitation de vitesse dans le cas où le conducteur doit augmenter sa vitesse.

ATTENTION : Il est possible de monter une pédale avec un point dur à la place d'une pédale sans point dur. En revanche, il est interdit de monter une pédale sans point dur à la place d'une pédale avec point dur.

DEPOSE

Débrancher la batterie :

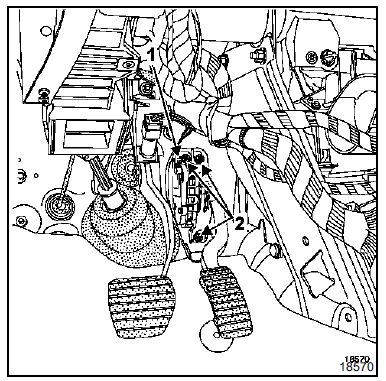

Débrancher le connecteur (1) de la pédale d'accélérateur.

Déposer :

  • les trois vis (2) de fixation de la pédale,
  • la pédale.

REPOSE

REPOSE

Procéder à la repose en sens inverse de la dépose.

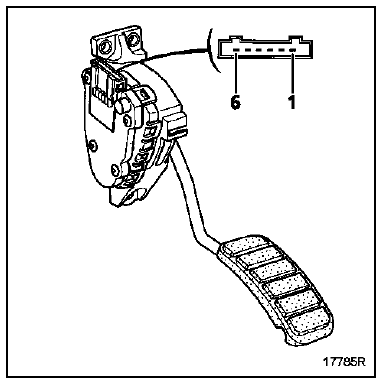

Affectation des voies :

  1. Masse piste 2
  2. Masse piste 1
  3. Signal de piste 1
  4. Alimentation piste 1
  5. Alimentation piste 2
  6. Signal piste 2

NOTA : un défaut sur le potentiomètre de position de

NOTA : un défaut sur le potentiomètre de position de pédale d'accélérateur entraîne un régime de ralenti ou le fonctionnement modifié (voir chapitre 13 "Correction du régime de ralenti")
