RTA - Renault Laguna: Tuyauterie de commande d'embrayage
DEPOSE
Débrancher la batterie.
Vidanger le réservoir de liquide de frein jusqu'à ce que le niveau de liquide soit sous l'orifice d'alimentation de l'émetteur.
Placer un chiffon sous cet orifice puis désaccoupler le tuyau du réservoir de liquide de frein et placer des bouchons.
Dégager l'agrafe de maintien du tuyau de liaison émetteur-récepteur sur l'émetteur.
Placer un chiffon sous l'émetteur puis désaccoupler le tuyau de liaison sur l'émetteur et placer des bouchons à chaque orifice.

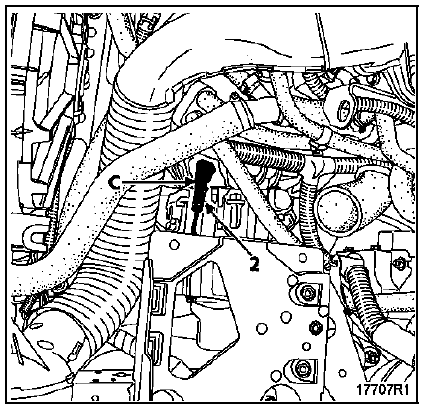

Désaccoupler le tuyau de liaison émetteur-récepteur en dégageant l'agrafe (2) située sur le raccord (C).
Placer des bouchons sur les orifices.
Extraire délicatement le tuyau de liaison émetteurrécepteur en prenant garde de ne rien endommager.
REPOSE
Vérifier l'état des joints.
Procéder à l'inverse de la dépose.
ATTENTION :
Lors de la repose :
- ne pas endommager les différentes tuyauteries,
- prendre garde au bon cheminement de cellesci,
- bien placer les différentes agrafes de maintien.
Ajouter du liquide de frein dans le réservoir.
Purger le circuit hydraulique :

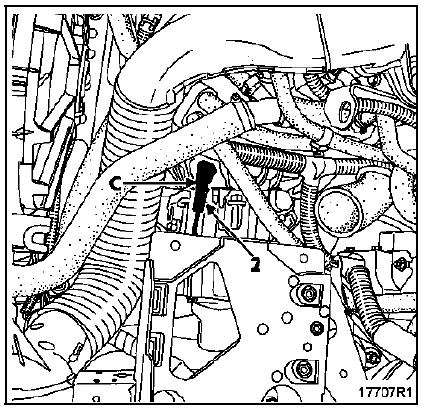

- brancher sur l'orifice (C) un tuyau relié à un bocal rempli de liquide de frein,
- soulever l'agrafe (2),
- tirer le tuyau jusqu'au premier cran,
- installer l'appareil de purge,
- actionner l'appareil de purge,
- attendre l'évacuation totale de l'air du circuit hydraulique,
- reclipser le tuyau sur le récepteur d'embrayage.
Effectuer la mise à niveau du réservoir de liquide de frein.
Vérifier le bon fonctionnement du système d'embrayage.
