RTA - Renault Laguna: Pédale de débrayage
DEPOSE
Débrancher la batterie
Mettre les roues du véhicule droites.
Dégrafer la rotule de l'émetteur d'embrayage sur la pédale.

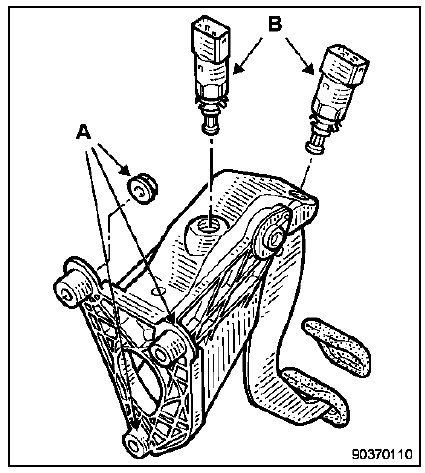

Déposer :
- les trois écrous (A) de la platine,
- les deux connecteurs (B) des capteurs pédales.
REPOSE
Procéder dans l'ordre inverse de la dépose.
Serrer les écrous au couple de 3,4 daN.m.
