RTA - Renault Laguna: Traverse avant de plancher arrière

RTA - Renault Laguna / Tôlerie / Structure inferieure / Traverse avant de plancher arrière

Le remplacement de cette pièce est une opération complémentaire au remplacement de la fermeture de bas de caisse pour une collision latérale.

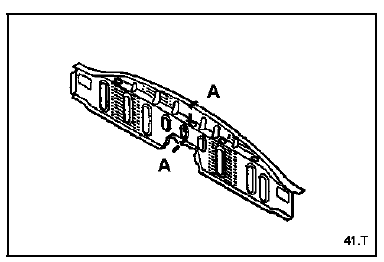

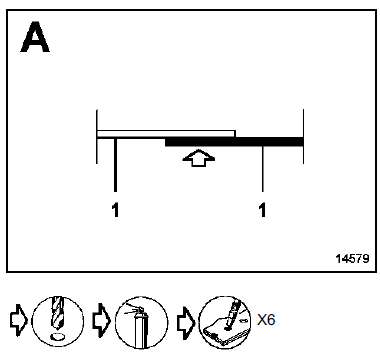

Cette opération s'effectue partiellement suivant la coupe A-A.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

COMPOSITION DE LA PIECE M.P.R.

Pièce assemblée avec :

Plaquettes de retenue

Rivet

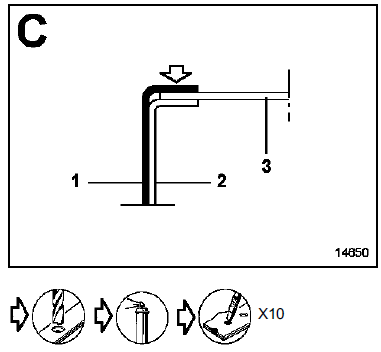

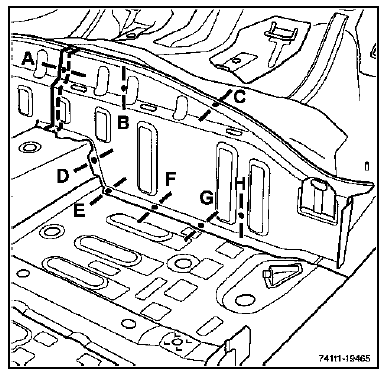

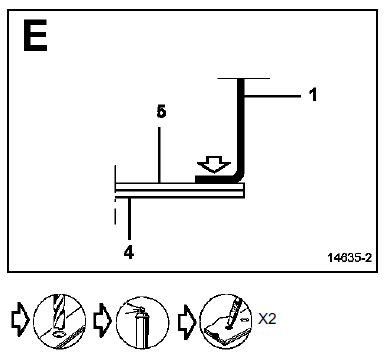

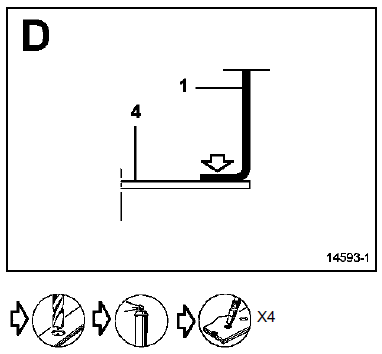

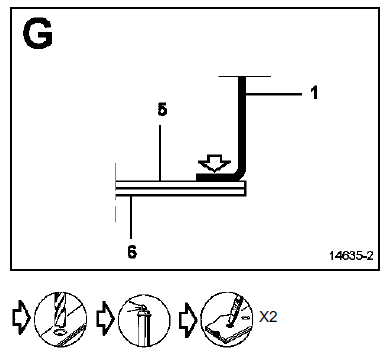

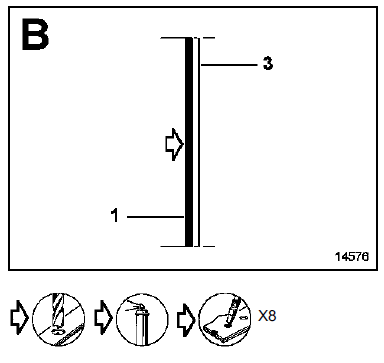

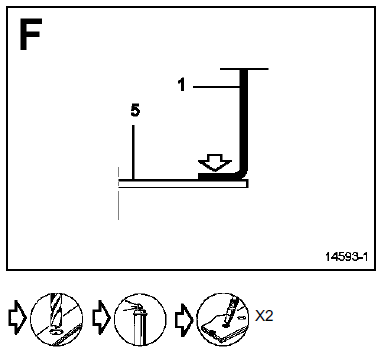

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1. Traverse avant de plancher arrière - 1,2
  2. Fermeture de traverse avant de plancher arrière - 1
  3. Plancher arrière partie avant - 0,7
  4. Tunnel - 1,2
  5. Partie latérale de plancher centrale - 1,2/0,8
  6. Longeron avant partie arrière - 2

sur pièce MPR

sur véhicule sur pièce MPR

sur véhicule

RAPPEL : les points restant étant accessibles à la

RAPPEL : les points restant étant accessibles à la pointeuse, ils ne sont pas précisés dans la méthode.
