RTA - Renault Laguna: Traverse arrière sous siège avant

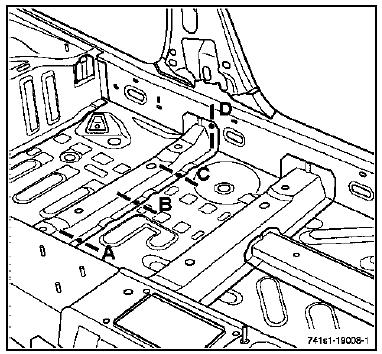

Le remplacement de cette pièce est une opération liée au remplacement de la partie latérale de plancher central pour une collision latérale.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

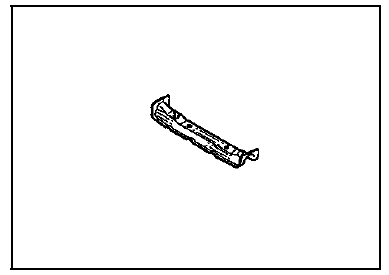

COMPOSITION DE LA PIECE M.P.R.
Pièce assemblée avec :
Entretoises de fixation de siège

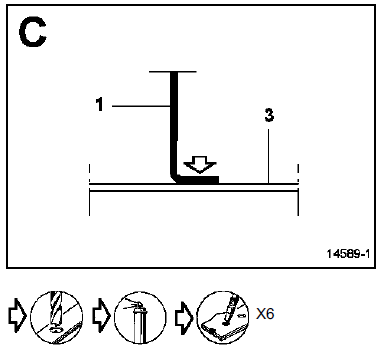

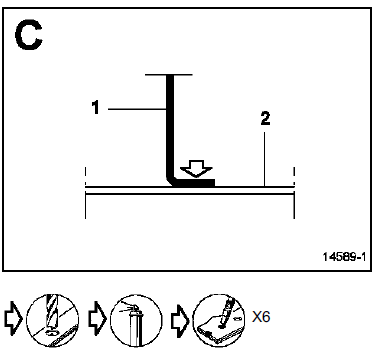

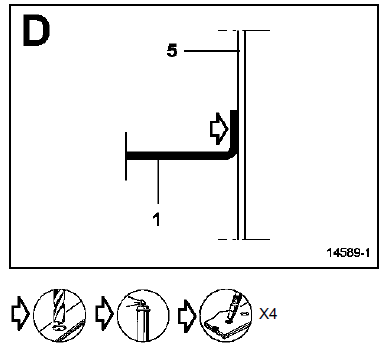

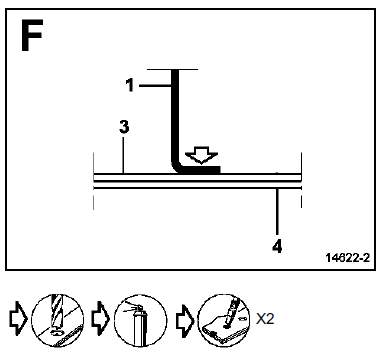

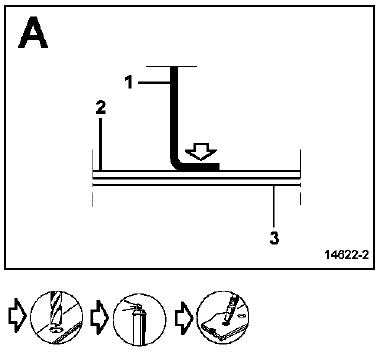

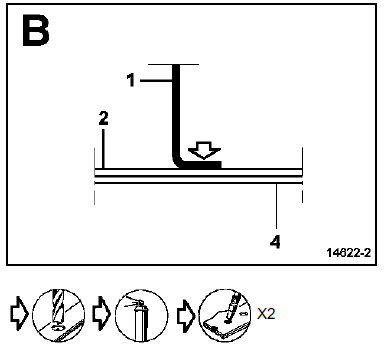

PIECES CONCERNEES (épaisseur en mm) :
- Traverse arrière de siège avant - 2
- Partie latérale de plancher central - 1,2/0,8
- Tunnel - 1,2
- Longeron avant partie arrière - 2
- Fermeture de bas de caisse - 1,5
