RTA - Renault Laguna: Connecteur modulaire

DP0

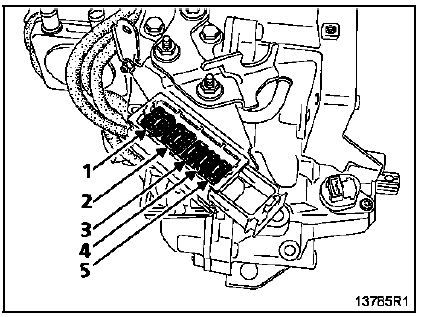

  1. Connecteur VERT (Contacteur multifonction)
  2. Connecteur JAUNE (interface Electronique Hydraulique)
  3. Connecteur VERT (pression ligne)
  4. Connecteur JAUNE (vitesse turbine)
  5. Connecteur BLEU (électrovanne de pilotage du débit d'échangeur).

NUMEROTATION DES VOIES

    Electrovannes
    DP0 La dépose des électrovannes s'effectue après la dépose du distributeur hydraulique (voir chapitre concerné). EVM Electrovanne de modulation EVLU Ele ...

    Transmissions
    ...

    D'autres materiaux:

    Collecteurs
    Moteur F9Q DEPOSE REMARQUE : la dépose des collecteurs impose la dépose du turbocompresseur (voir chapitre 12 "Suralimentation"). Les deux collecteurs ne peuvent pas être déposés séparément. Débrancher : la batterie, le t ...

    Moteurs tous types
    IMPORTANT le boîtier papillon motorisé n'est pas démontable. Il est interdit de modifier la position de la vis de butée (A). Moteurs  K4M et F4P Moteur L7X AFFECTATION DES VOIES Connecteur du boîtier papillon motorisé : Masse pot ...

    Câblage (traversée étanche)
    SU1 DEPOSE Mettre le véhicule sur un pont à deux colonnes. Débrancher la batterie. Déposer la protection sous moteur. Vidanger la transmission automatique (voir chapitre concerné). Déposer : la batterie, le boîtier à fusib ...
