Le remplacement de cette pièce est une opération complémentaire au remplacement de la traverse avant de plancher arrière pour une collision latérale.

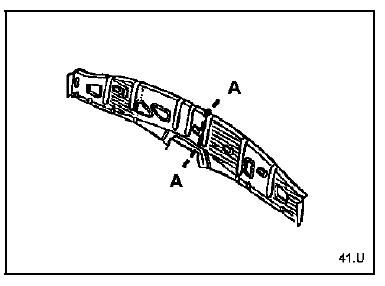

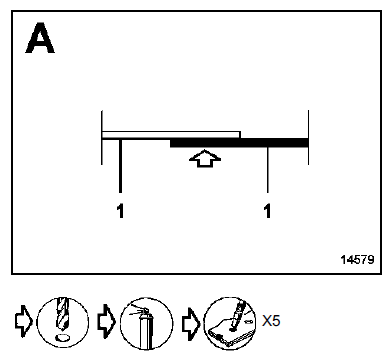

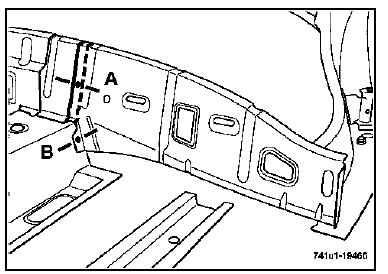

Cette opération s'effectue partiellement suivant la coupe A-A.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
COMPOSITION DE LA PIECE M.P.R.
Pièce assemblée avec :
Support de fixation
Support réservoir
Traverse
Ecrous sertis

PIECES CONCERNEES (épaisseur en mm) :

sur pièce MPR
sur véhicule


Traverse avant de plancher arrière
Plancher arrière partie avantBaguettes de protection latérales
