Le remplacement de cette pièce est une opération complémentaire au remplacement du pavillon.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
COMPOSITION DE LA PIECE M.P.R.
Pièces livrées seules.

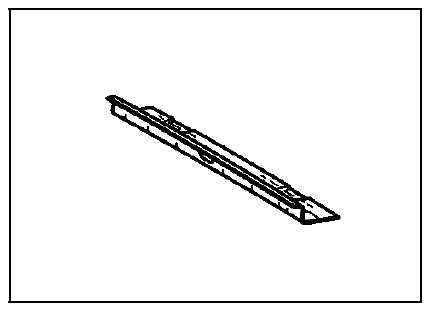

BERLINE

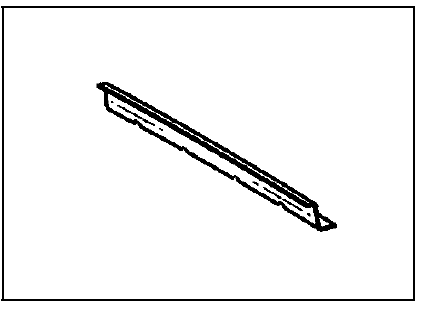

BREAK

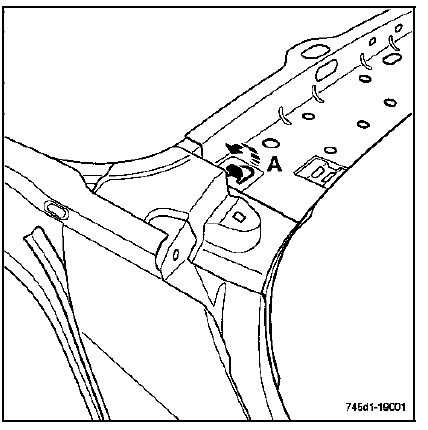

NOTA : en règle générale, lorsqu'il y a des ergots d'indexages pour le centrage des traverses, il est nécessaire de les rabattre au marteau (flèche A sur le dessin).
Interprétation des défauts
Circuit jauge
à carburant
CO. : Circuit ouvert
CC. : Court-circuit entre les 2 voies, à la masse ou au + 12 V
CONSIGNES
Conditions d'application du diagnostic sur défaut mémorisé :
Le défaut est déclaré présent 2 minutes apr&egra ...
Légende des vignettes utilisées dans le document
Couper au burin
Meuler le cordon ou les points de
soudure
Meuleuse droite équipée d'un disque
bakélite 75, épaisseur 1,8 à 3,2 mm.
Fraiser les points de soudure
Meuleuse droite 20 000 tr/min. équipée de
fraise sphérique 10 ou 16 mm.
...
Préliminaire
Ce document présente le diagnostic particularité applicable sur tous les
calculateurs "ME 7.4.6"
montés sur Laguna.
Pour entreprendre un diagnostic de ce système il est donc impératif de disposer
des éléments
suivants :
Le sch&e ...
