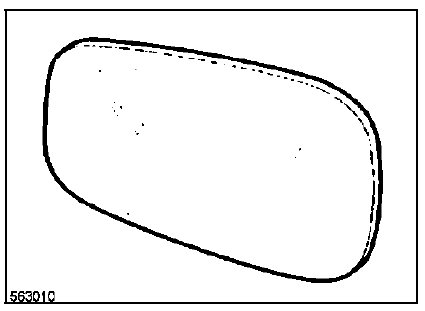

RTA - Renault Laguna: Vitre de rétroviseur extérieur

DEPOSE

DEPOSE

Insérer l'outil Car.1363, prendre appui sur le bord de la

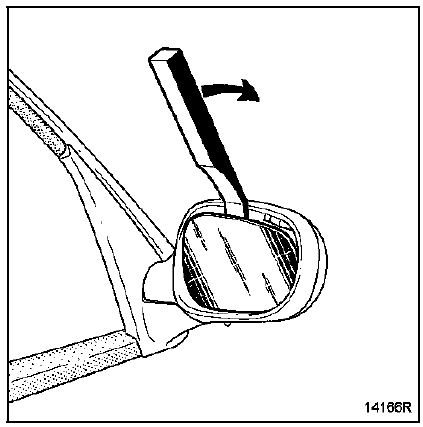

Insérer l'outil Car.1363, prendre appui sur le bord de la coquille plastique du rétroviseur et pousser comme indiqué ci-dessus.

DEPOSE DES VITRES EQUIPEES DU SYSTEME ANTI-EBLOUISSEMENT

A l'aide de l'outil de dépose des poignées de virage

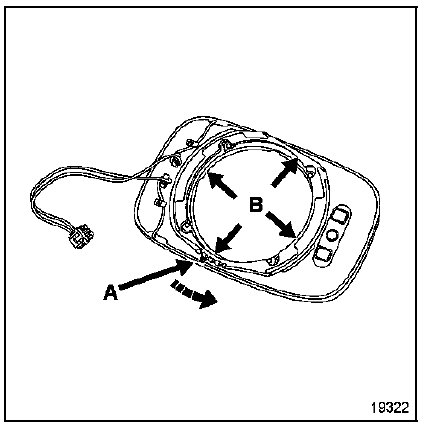

A l'aide de l'outil de dépose des poignées de virage Car. 1597 déclipser d'un mouvement transversal le pion (A).

REPOSE

Brancher les différents connecteurs.

Présenter la vitre en lieu et place (B).

Clipser la vitre manuellement, puis verrouiller la vitre en (A).
