RTA - Renault Laguna: Lubrifiants

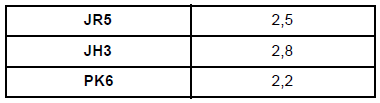

CAPACITE (en litres)
QUALITE VISCOCITE
JR5/JH3
TRANSELF TR5 75 W80W à commander chez ELF.
PK6
FREQUENCE DES VIDANGES
Sans vidange
CONTROLE DU NIVEAU SI FUITE
JR5/JH3

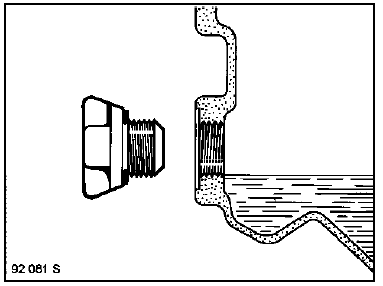

Remplir jusqu'au niveau de l'orifice.

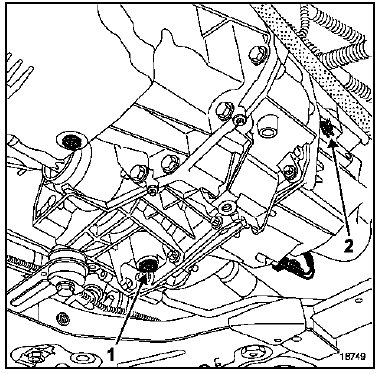

JR5/JH3
- Bouchon de vidange
- Bouchon de remplissage

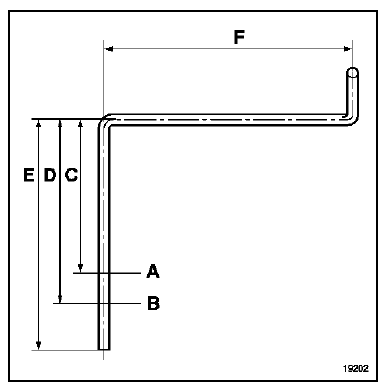

PK6 : fabriquer une jauge aux dimensions suivantes :
C - 40 mm
D - 48 mm
E - 60 mm
F - 65 mm
A - Niveau Maxi = 2,35 l
B - Niveau Mini = 2,05 l

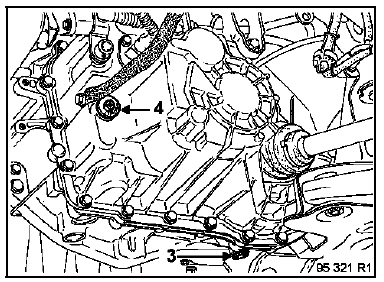

PK6
- Bouchon de vidange
- Bouchon de remplissage

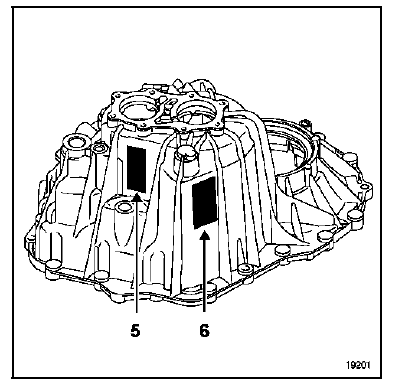

- Volume d'huile
- Type boîte

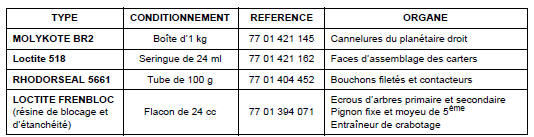

Ingrédients
JR/JH
Pièces à remplacer systématiquement
Lorsqu'elles ont été déposées :
- les joints à lèvres,
- les joints toriques,
- les écrous d'arbre secondaire et différentiel.
Boite de vitesses mecanique
Rapports
...
Particularités
GRILLES DE VITESSES
PK6
Pour passer la marche arrière, soulever la gachette (A)
et manoeuvrer le levier.
JH3/JR5
Pour passer la marche arrière, revenir au point mort et
...
