RTA - Renault Laguna: Support de feux
Le remplacement de cette pièce est une opération complémentaire au remplacement du panneau d'aile arrière ou de la jupe pour une collision latérale arrière.
Pour la version break, cette opération s'effectue suivant deux possibilités :
- complète,
- partielle (sans dépose de la gouttière 1), dans ce cas, il sera nécessaire de dégrafer la gouttière du support de feu MPR.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

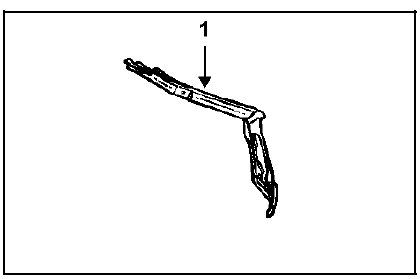

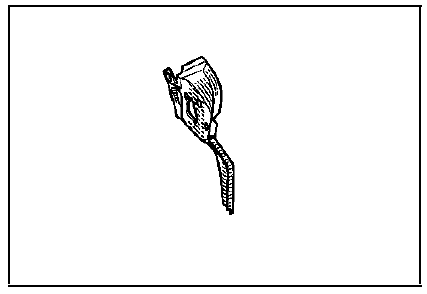

COMPOSITION DE LA PIECE M.P.R.
BERLINE
Pièce livrée seule
BREAK
Pièce assemblée avec :
- pontet support rotule
- gouttière
- elément support feu
- écrou soudé
BERLINE
BREAK
PIECES CONCERNEES (épaisseur en mm) :
- Support de feu - 0,8
- Jupe - 1,2
- Allonge de passage de roue intérieur - 0,8
- Renfort de support de feu - 0,8
- Panneau d'aile arrière -1

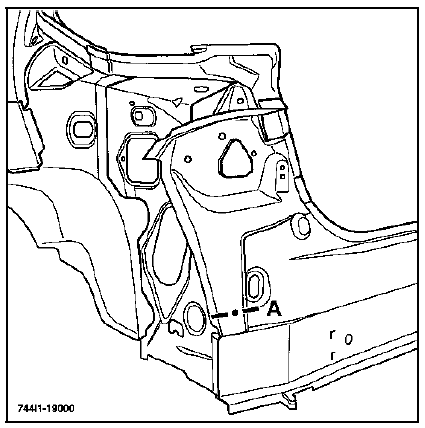

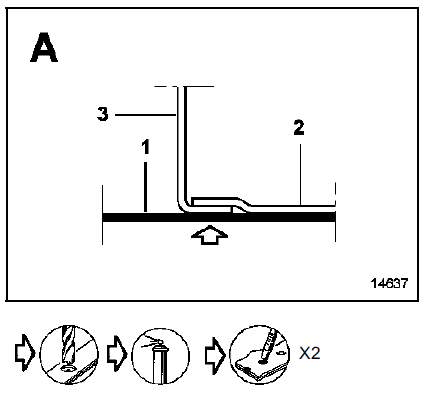

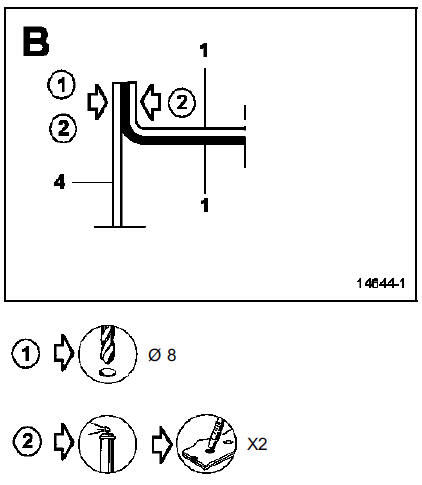

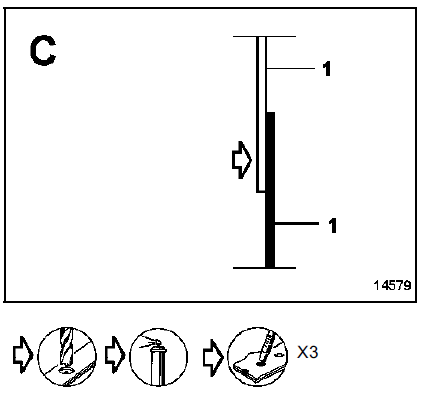

VERSION BERLINE
Remplacement complet
Complémentaire au panneau d'aile

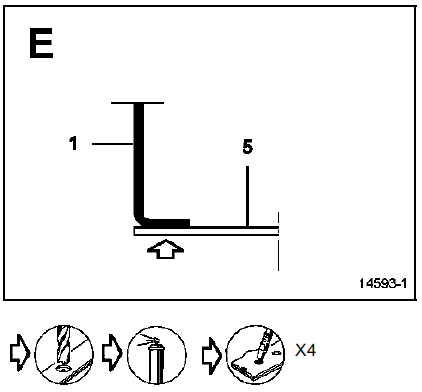

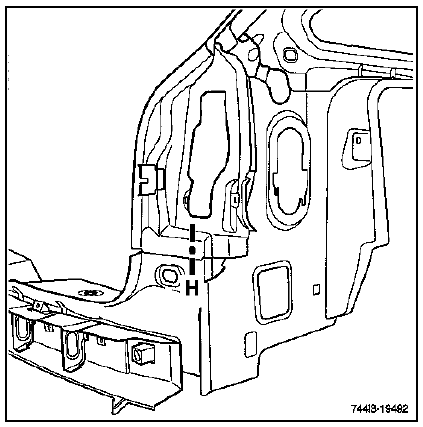

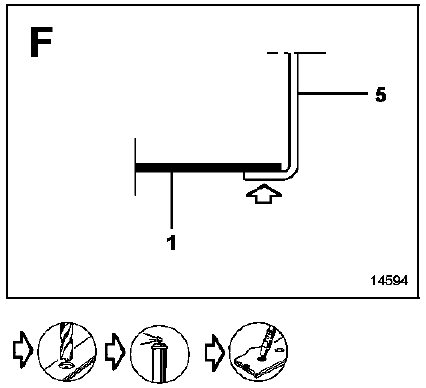

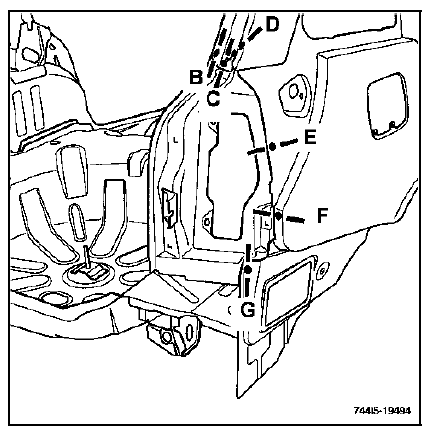

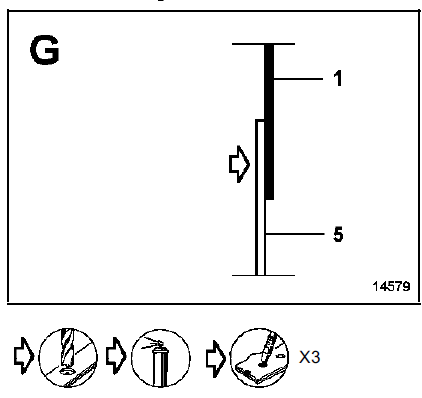

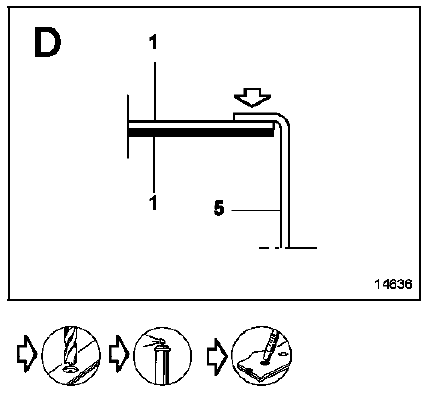

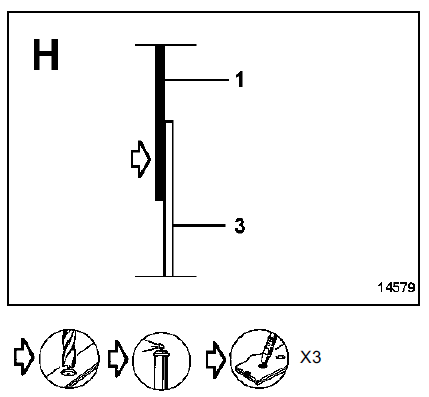

VERSION BREAK
Remplacement partiel sans dépose du panneau d'aile
Remplacement complet
Complémentaire au panneau d'aile
