RTA - Renault Laguna: Ensemble jupe

Le remplacement de cette pièce est une opération de base pour une collision arrière ou complémentaire au remplacement du panneau d'aile arrière pour une collision latérale.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

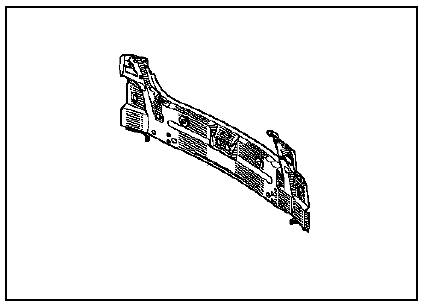

COMPOSITION DE LA PIECE M.P.R.

Pièce assemblée avec :

  • jupe arrière partie inférieure
  • renfort inférieur de gouttière
  • doublure de jupe
  • support gâche
  • écrous soudés

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

Jupe - 1,2

Support de feu - 0,8

Allonge de passage de roue intérieur - 0,8

Plancher - 0,7

PARTICULARITE DE L'OPERATION

PARTICULARITE DE L'OPERATION

Complémentaire au panneau d'aile arrière

Support de feux

    Allonge de passage de roue intérieur
    Le remplacement de cette pièce est une opération complémentaire au remplacement de la jupe pour une collision arrière et au remplacement du panneau d'aile pour une colli ...

    Support de feux
    Le remplacement de cette pièce est une opération complémentaire au remplacement du panneau d'aile arrière ou de la jupe pour une collision latérale arrière. ...
