Notice d'utilisation - Renault Laguna III: Plaques d'identification véhicule
Les indications figurant sur la plaque constructeur sont à rappeler dans toutes vos lettres ou commandes.

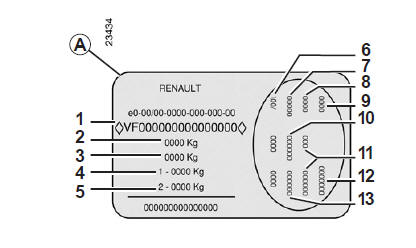

Plaque constructeur A
- Type mine du véhicule et numéro
dans la série du type.
Suivant véhicule, cette information est rappelée sur le marquage B.
- MMAC (Masse Maxi Autorisée en Charge).
- MTR (Masse Totale Roulante : véhicule en charge avec remorque).
- MMTA (Masse Maxi Totale Autorisée) essieu avant.
- MMTA essieu arrière.
- Caractéristiques techniques du véhicule.
- Référence peinture.
- Niveau d'équipement.
- Type de véhicule.
- Code sellerie.
- Complément de définition équipement.
- Numéro de fabrication.
- Code habillage intérieur.
Plaques d'identification moteur
Les indications figurant sur la
plaque moteur ou l'étiquette C sont
à rappeler dans toutes vos lettres ou
commandes.
(emplacement différent suivant motorisation)
Type ...
