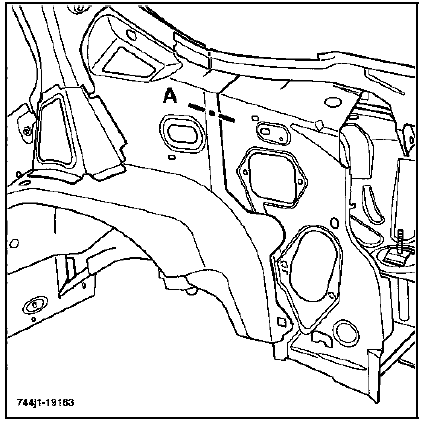

RTA - Renault Laguna: Allonge de passage de roue intérieur
Le remplacement de cette pièce est une opération complémentaire au remplacement de la jupe pour une collision arrière et au remplacement du panneau d'aile pour une collision latérale.

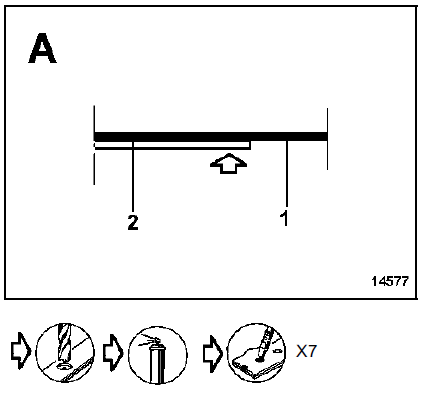

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

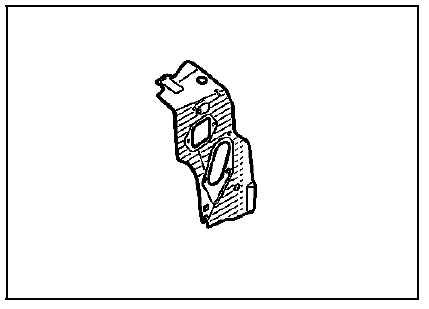

COMPOSITION DE LA PIECE M.P.R.
Pièce livrée seule.
PIECES CONCERNEES (épaisseur en mm) :
- Allonge de passage de roue intérieur - 0,8
- Passage de roue extérieur - 0,8
