Notice d'utilisation - Renault Laguna III: Transport d'objets dans le coffre, remorquage (attelage)

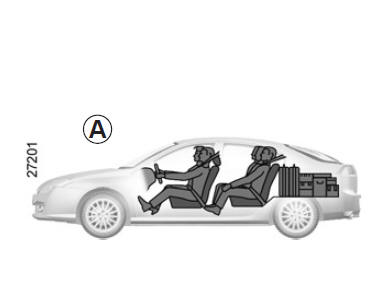

Placez toujours les objets transportés de façon à ce que leur plus grande dimensionsoit en appui contre le dossier de la banquette arrière, ce qui est le cas pour les chargements usuels (Exemple A) ou contre les dossiers des sièges avant lorsque les dossiers de la banquette arrière sont rabattus.
Si vous devez poser des objets sur le dossier rabattu, il est impératif de retirer les appuis-tête avant de rabattre le dossier de manière à plaquer le plus possible le dossier contre l'assise.

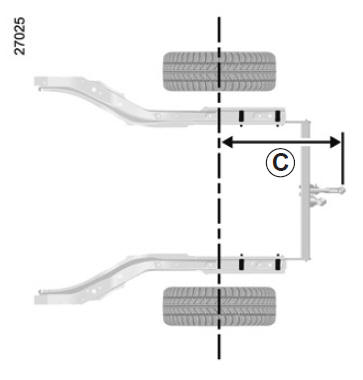

C = 1000mm

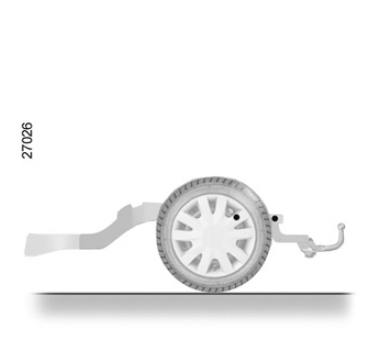

Charge admise sur le point d'attelage, masse maxi. remorque freinée et non freinée : reportez-vous au chapitre 6, paragraphe " Masses ".
Dans tous les cas, veillez à respecter les lois locales (ex. : retirer la boule de remorquage lorsqu'on ne tracte pas...).
| Positionnez toujours les
objets les plus lourds directement
sur le plancher. Utilisez, lorsque le véhicule en est équipé, les points d'arrimage situés sur le plancher du coffre. Le chargement doit être fait de manière à ce qu'aucun objet ne puisse être projeté en avant sur les occupants lors d'un freinage brusque. Bouclez les ceintures de sécurité des places arrière même lorsqu'il n'y a pas d'occupant. |
