La fonction pré-postchauffage est gérée par le boîtier de préchauffage.
PRINCIPE DE FONCTIONNEMENT DU PREPOSTCHAUFFAGE
- Mise du contact "Préchauffage"

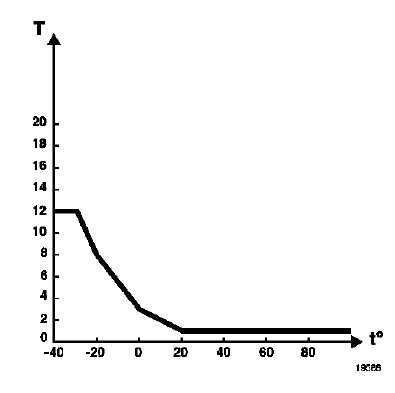

- Préchauffage variable
Le temps d'allumage du voyant et d'alimentation des bougies est fonction de la température d'eau et de la tension de la batterie.
Dans tous les cas, le temps d'allumage du voyant d'injection ne peut pas dépasser 15 secondes
- Préchauffage fixe
Apres extinction du voyant, les bougies restent alimentés pendant un temps fixe de 10 secondes.
- Démarrage
Les bougies sont alimentées pendant l'action du démarreur.

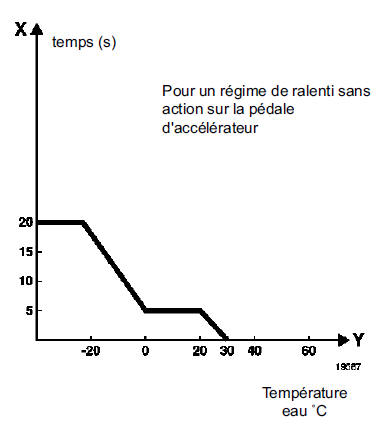

- Moteur tournant "Postchauffage"
Dans cette phase, les bougies sont alimentées en continu en fonction de la température d'eau.
