RTA - Renault Laguna: Témoin injection

 Témoin injection
 Témoin injection

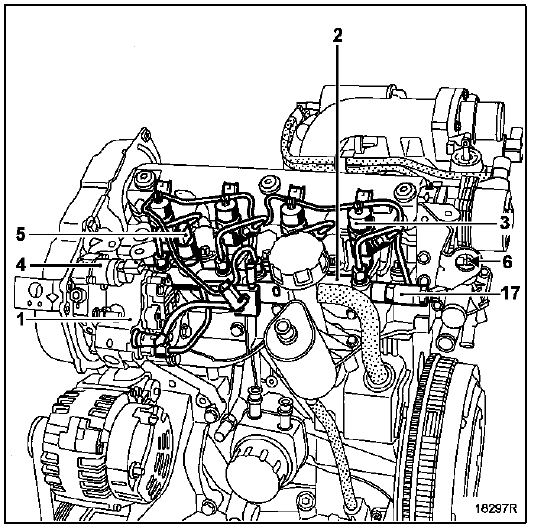

  1. Pompe haute pression
  2. Rampe commune d'injection
  3. Injecteur
  4. Régulateur de pression
  5. Capteur de pression
  6. Sonde de température d'eau

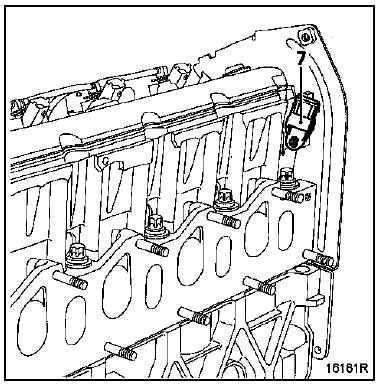

  7. Limiteur de pression

  1. Capteur de repérage cylindre
  2. Turbocompresseur
  3. Catalyseur d'amorçage

  1. Débitmètre d'air avec sonde de température d'air
  2. Vanne électrique d'EGR
  3. Capteur de pression de suralimentation

  1. Boîtier de préchauffage

  1. Réserve de dépression pour l'étouffoir

  1. Etouffoir
  2. Poumon d'étouffoir

Témoin injection

    Implantation des éléments
     Implantation des éléments Poire d'amorçage (uniquement en F9Q 750). Electrovanne de régulation de turbo. Capteur de repérage cylindre. Injecteur ...

    Témoin injection
    MOTEUR F9Q Les véhicules fonctionnant avec le système de gazole à haute pression sont équipés de deux voyants d'injection dans le cas d'un tableau de bord simple ...
