RTA - Renault Laguna: Filtre à air
Rechange de l'element filtrant

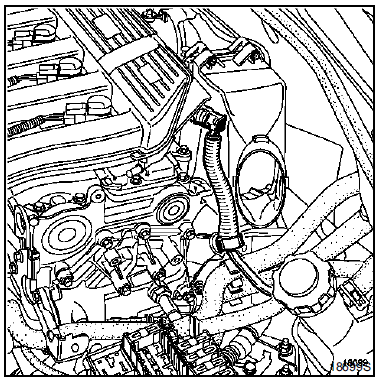

Moteurs F4P ET K4M
Déposer :
- le résonateur d'air et débrancher le tuyau de dépression du servo-frein (côté collecteur),
- les deux vis du couvercle de filtre à air pour accéder à l'élément filtrant.

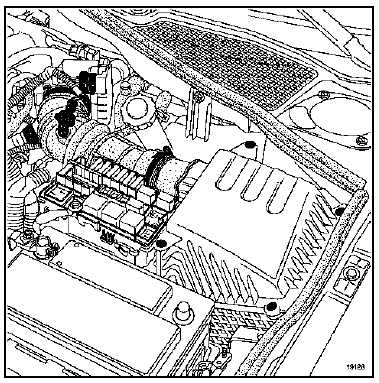

Moteurs L7X ET F9Q
Déposer les quatre vis de fixation du couvercle de filtre à air pour accéder à l'élément filtrant.
Admission d'air
Moteur F9Q
Schema du circuit d'admission d'air
Schema du circuit d'admission d'air
Echangeur air-air
Filtre à air
Débitmètre
Collecteur d'admission
Turboco ...
Boîtier de filtre à air
Moteurs K4M et F4P
DEPOSE
Débrancher la batterie.
Déposer le résonateur d'air.
Débrancher le tuyau de dépression du servofrein (1)
(côté co ...
