Manuel du conducteur
Dépose

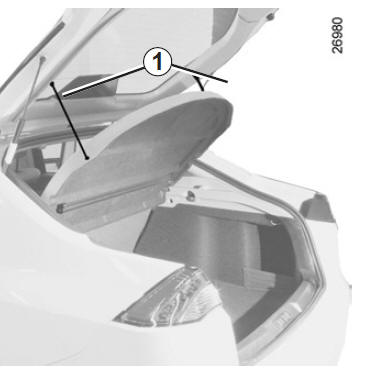

Décrochez les deux cordons 1 (côté porte de coffre).
Ne placez aucun objet et surtout pas d'objets lourds ou durs sur la tablette. En cas de freinage brusque ou d'accident ils sont susceptibles de mettre en danger les occupants du véhicule. |

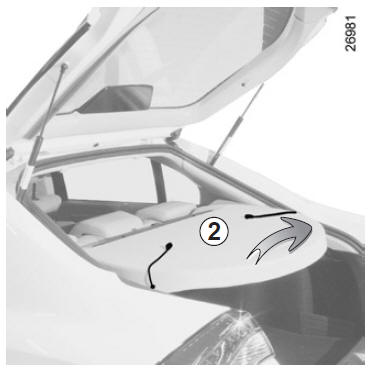

Levez légèrement la tablette 2 et tirezla vers vous.
Pour la reposer, procédez dans le sens inverse de la dépose.
