RTA - Renault Laguna: Panneau de porte avant
Le remplacement de cette pièce est une opération de base pour une collision latérale.

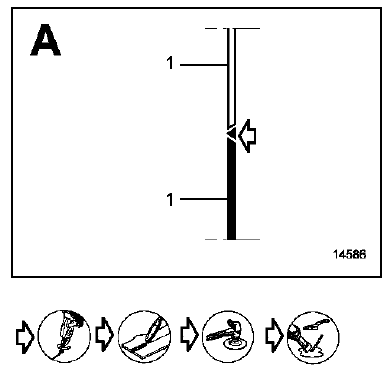

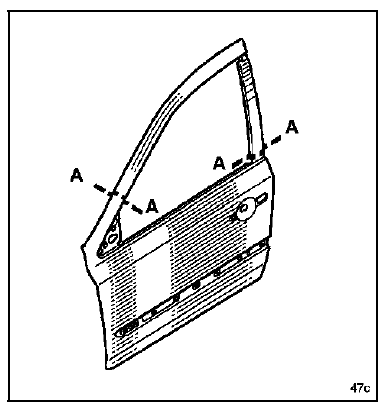

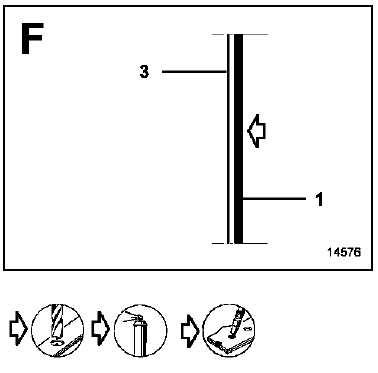

Cette opération s'effectue partiellement (voir coupe A-A dans la méthode ci-après).
COMPOSITION DE LA PIECE M.P.R.
Pièce livrée seule
PIECES CONCERNEES (épaisseur en mm) :
- Panneau de porte - 0,8
- Caisson de porte - 1,2/0,7
- Renfort de porte - 1
Porte arrière
Le remplacement de cette pièce est une opération de base pour une
collision latérale.
C'est un élément de structure démontable.
NOTA : vous trouverez uni ...
Panneau de porte arrière
Le remplacement de cette pièce est une opération de base pour une
collision latérale arrière.
NOTA : les panneaux de portes arrière du Break ont une forme
diff&e ...
