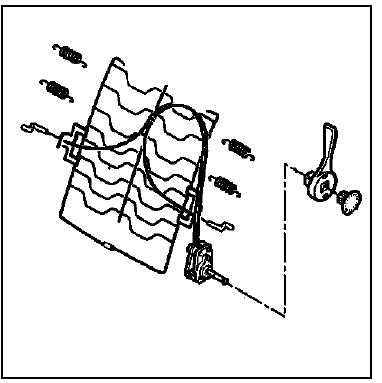

RTA - Renault Laguna: Système de réglage lombaire de dossier
DEPOSE
Après avoir déposé :
- le siège (chapitre 75 A),
- la garniture de dossier (chapitre 75 B).
déposer :

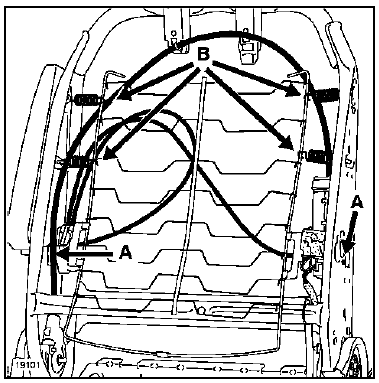

- les deux arrêtoirs (A) des câbles de réglage,
- les quatre ressorts (B) de fixation de nappe,

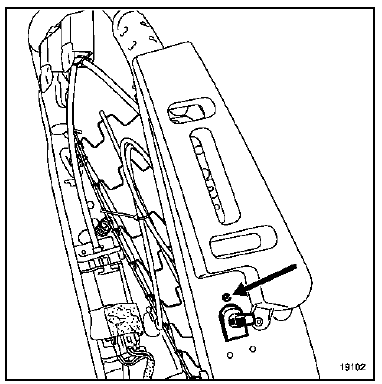

- le rivet de fixation du boîtier de commande.
Dégager l'ensemble du mécanisme.
