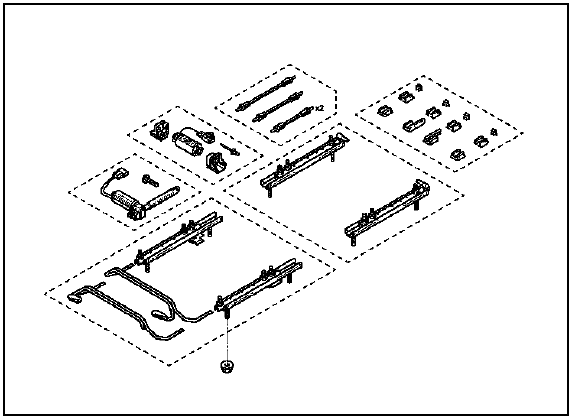

RTA - Renault Laguna: Glissières
DEPOSE : Glissière à réglage manuel Aprés avoir déposé le siège (chapitre 75 A),
déposer les prétensionneurs (chapitre 88).
Réglage en hauteur en position basse.
Déposer partiellement la garniture latérale (chapitre 77 B).
Faire coulisser les glissières de façon à accéder aux rivets de fixation.

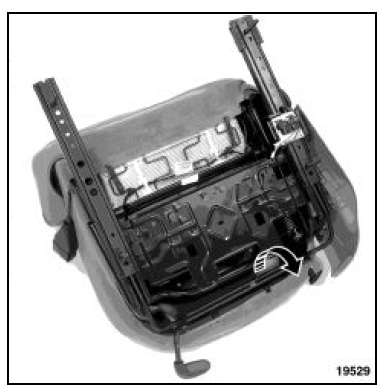

Déposer la commande de réglage.

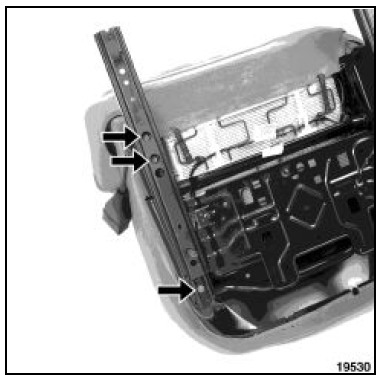

Pointer le centre, des têtes des trois rivets de fixation, puis percer les rivets (foret Δ 8,2 mm).
Dégager les glissières.
DEPOSE : Glissière à réglage électrique Après avoir déposé le siège (chapitre 75 A)
déposer :
- les prétensionneurs (chapitre 88),

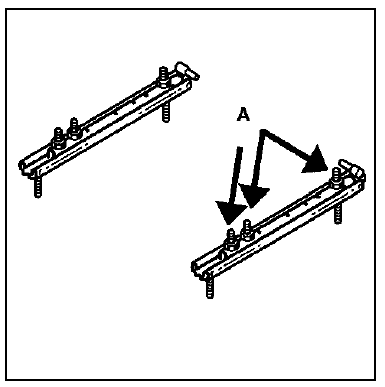

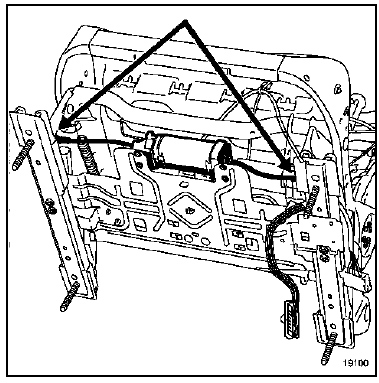

- les deux câbles sur les glissières (A),
- Déposer les écrous de fixation (B).
- Dégager les glissières.
REPOSE
Siège complet
