ATTENTION : il est interdit de manipuler les systèmes pyrotechniques (prétensionneurs ou airbag) prés d'une source de chaleur ou d'une flamme, il y a un risque de déclenchement.
IMPORTANT : avant la dépose d'un siège, verrouiller le boîtier électronique à l'aide de l'outil de diagnostic. Lorsque cette fonction est activée, toutes les lignes de mise à feux sont inhibées et le témoin airbag au tableau de bord s'allume.
DEPOSE
Protéger le bras de marche

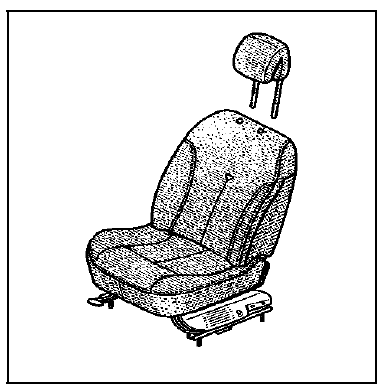

Déposer l'appuie-tête.
Positionner le siège vers l'avant.
Installer le véhicule sur un pont élévateur.

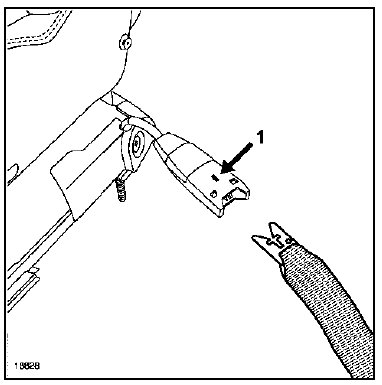

Décrocher la ceinture de sécurité en appuyant sur le verrou (1).

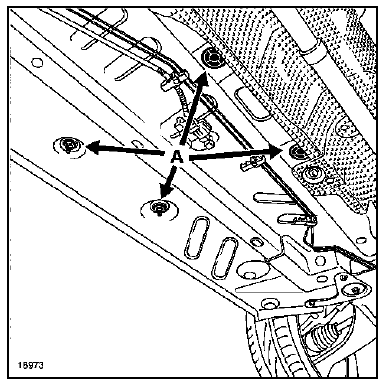

Déposer les obturateurs et les quatre écrous de fixation sous caisse (A).
Dégager le siège (deux opérateurs).
REPOSE

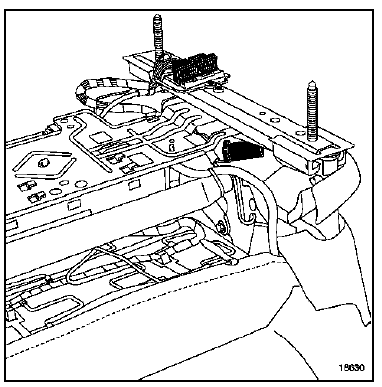

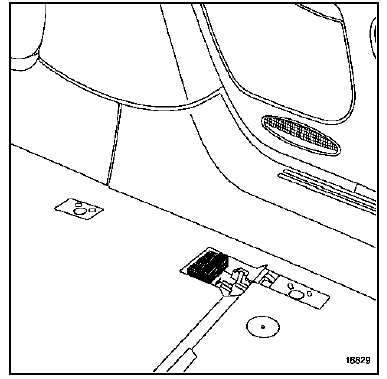

IMPORTANT : avant la repose du siège, contrôler visuellement l'état des connecteurs sur l'armature du siège et sur la caisse
Couple de serrage des écrous de fixation de siège avant 44 N.m.
Aprés avoir remplacé les pièces défectueuses et rebranché les connecteurs, effectuer un contrôle à l'aide de l'outil de diagnostic.
Longeron arrière
Le remplacement de cette pièce est une opération
complémentaire au remplacement de la traverse
extrême arrière pour une collision arrière.
Cette opération peut s'effectuer suivant deux
possibilités :
partielle (suivant la coupe A-A),
...
Pédale de débrayage
DEPOSE
Débrancher la batterie
Mettre les roues du véhicule droites.
Dégrafer la rotule de l'émetteur d'embrayage sur la
pédale.
Déposer :
les trois écrous (A) de la platine,
les deux connecteurs (B) des capteurs pédales.
...
Garniture de hayon
DEPOSE
A l'aide de la pince à dégrafer, déposer les garnitures
d'encadrement de lunette en (1), puis en (2).
Déposer les vis de fixation (A), puis dégrafer la
garniture (3).
PARTICULARITE : pour la dépose des feux arrière
